Projekty CNC dla początkujących, które ukończysz w jeden dzień

Najbardziej niebezpiecznym miejscem dla nowego właściciela CNC jest galeria projektów. Przewijasz zdjęcia zegara stojącego, mapy topograficznej jeziora Tahoe, korpusu gitary i nagle okazuje się, że Twój pierwszy projekt to trzytygodniowe przedsięwzięcie, które zatrzymuje się drugiego dnia i na zawsze straszy w kącie warsztatu.

Jest inna możliwość: wybierz coś, co zaprojektujesz rano, wyrzeźbisz po południu i wręczysz komuś wieczorem. Ukończenie projektu od początku do końca uczy więcej niż jakiekolwiek niedokończone arcydzieło. Poznajesz całą sekwencję, odnosisz sukces i naprawdę chcesz wrócić jutro do warsztatu.

Oto lista dwunastu projektów, które rzeczywiście mieszczą się w jednym dniu, razem z projektowaniem. Dowiesz się też, co sprawia, że każdy z nich jest szybki, oraz które narzędzie Craftgineer przygotuje dla Ciebie grafikę. Jeśli nie uruchamiałeś jeszcze maszyny, najpierw przeczytaj przewodnik dla początkujących po frezowaniu CNC. Ten wpis zakłada, że potrafisz wyzerować maszynę i uruchomić plik.

Co sprawia, że projekt da się wykonać w jeden dzień

Nie każdy „łatwy” projekt jest szybki. Projekt na jeden dzień ma trzy zalety, które możesz wykorzystać jako filtr dla każdego pomysłu znalezionego w dowolnym miejscu.

Mały materiał. Podstawka 4x4 jest frezowana w kilka minut. Półfabrykat szyldu 12x24 wymaga rzeczywistego czasu pracy maszyny nawet przy płytkiej obróbce, a duże deski oznaczają też więcej problemów z mocowaniem, więcej szlifowania i dłuższe oczekiwanie na wyschnięcie wykończenia. Mały materiał skraca każdy etap.

Płytkie operacje. Grawerowanie V, płytkie kieszenie i cięcia profilowe wykonywane w jednym przejściu są szybkie. Głębokie frezowanie reliefu 3D stożkowym frezem kulistym i z małym krokiem bocznym jest efektowne, ale zajmuje wiele godzin, czasem większą część dnia — choćby samo przejście wykańczające. Dlatego praca z reliefem pojawia się na tej liście tylko jako cel dodatkowy.

Maksymalnie jedna lub dwie zmiany narzędzia. Każda wymiana frezu kosztuje ponowne zerowanie osi Z i stwarza okazję do popełnienia błędu. Najlepsze projekty dla początkujących wymagają jednego frezu albo jednego frezu V i jednego frezu trzpieniowego. Jeśli plan projektu przewiduje cztery narzędzia, nie jest to jeszcze projekt na jeden dzień.

Ustawienia maszyny to osobny temat, który celowo pomijamy w tym wpisie. Posuwy i prędkości zależą od maszyny, frezów i materiału, więc korzystaj z zaleceń producenta frezu i sprawdzaj ustawienia na odpadzie. Przewodnik po posuwach i prędkościach wyjaśnia, jak te liczby się ze sobą wiążą, aby można było samodzielnie je dostroić.

Materiały premium

DRUKUJ. WYCINAJ. RZEŹB.

• Wiele formatów (SVG, DXF, PNG)
• Projekty przetestowane na maszynach
• Licencje komercyjne

Przeglądaj ponad 9000 projektów

Sponsorowane przez PrintCutCarve.com

Przygotuj całą pracę projektową, zanim dotkniesz maszyny

Oto nawyk, dzięki któremu projekty jednodniowe naprawdę zajmują jeden dzień: wykonaj całą pracę projektową podczas jednego posiedzenia, zanim podejdziesz do maszyny.

Początkujący często odbijają się między etapami. Trochę projektowania, trochę cięcia, zauważony problem, powrót do laptopa z trocinami na rękach. Każda taka podróż kosztuje czas i skupienie — właśnie tak projekt na dwie godziny staje się całodziennym projektem, którego nie udaje się ukończyć.

Zamiast tego poświęć pierwszą godzinę dnia na komputer i wyjdź z gotowymi wszystkimi plikami:

1. Wygeneruj lub narysuj grafikę dla całego projektu albo kilku projektów naraz.
2. Przekonwertuj wszystko do formatu wymaganego przez oprogramowanie CAM. Jeśli wymaga DXF, przepuść pliki SVG przez File Converter. Jest bezpłatny, a konwersja SVG do DXF trwa kilka sekund.
3. Zbuduj ścieżki narzędzia, wyświetl podgląd każdej z nich i zanotuj, którego frezu wymaga każda operacja.
4. Zapisz pliki w sposób, który pozwoli przenieść je do maszyny, i dopiero wtedy zacznij frezować.

Dodatkowa korzyść z tego nawyku: zaprojektuj podczas tego samego posiedzenia dwa lub trzy projekty z tej listy. Czas pracy maszyny na małym materiale jest krótki, więc wąskim gardłem jest projektowanie. Poranna partia projektów może zamienić się przed kolacją w podstawki, zawieszkę na drzwi i podkładkę pod naczynie.

Dwanaście projektów

Najpierw szybki przegląd, potem szczegóły.

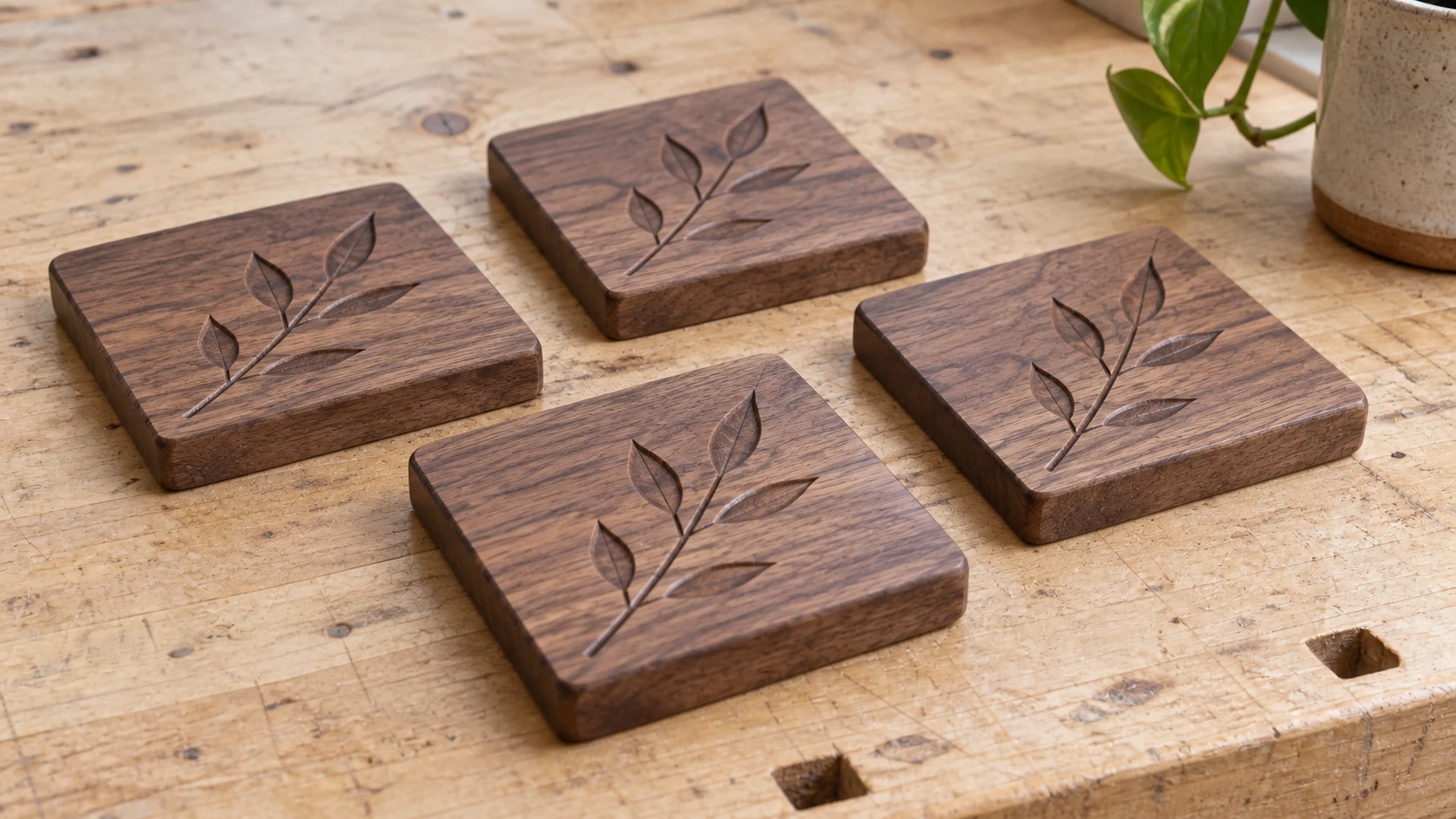

1. Podstawki pod napoje

To klasyczny pierwszy projekt nie bez powodu. Małe kwadraty z twardego drewna, po jednym dekoracyjnym grawerze V na każdej, a następnie przejście profilowe zaokrąglające narożniki lub wycinające okrąg. Jeden projekt wyfrezowany cztery razy daje zestaw prezentowy, a powtarzanie tego samego pliku to dokładnie ćwiczenie potrzebne początkującemu.

Opisz motyw w Vector Studio: różę wiatrów, gałązkę sosny albo wzór fal. Jedno wygenerowanie, cztery podstawki.

2. Deska do serwowania lub deska do wędlin

Kup gotowy półfabrykat deski albo sklej go z kawałków odpadowych, a następnie pozwól maszynie dodać elementy, dzięki którym deska wygląda jak kupiona: rowek na sok wokół krawędzi i, jeśli chcesz, mały motyw z grawerem V w jednym narożniku. Rowek to jedna płytka ścieżka narzędzia z frezem z zaokrąglonym noskiem lub frezem do skrzynek, więc wykonuje się go szybko.

Użyj bezpiecznego dla żywności twardego drewna, takiego jak klon, orzech lub wiśnia. Przewodnik po najlepszym drewnie do frezowania CNC wyjaśnia, dlaczego te trzy gatunki tak dobrze zachowują się pod frezem.

3. Dekoracyjny szyld z grawerem V

Mały szyld, mniej więcej w rozmiarze 8x18, to projekt na jeden frez: jedno przejście z grawerem V i gotowe, bez żadnych zmian narzędzia. Sosna i topola są na tyle tanie, że zniszczony półfabrykat kosztuje Cię tylko dumę.

Pierwszy szyld utrzymaj w prostocie: obramowanie i centralny motyw. Gdy będziesz gotowy na profesjonalne szyldy, z zasadami układu, wypukłym tekstem i trikami wykończeniowymi, zajrzyj do instrukcji wykonania niestandardowego szyldu CNC.

4. Zawieszka na drzwi

Sezonowe zawieszki na drzwi napędzają sporą część świata rękodzieła CNC sprzedawanego na kiermaszach. Wyprofilowany obrys, projekt z grawerem V, otwór na wstążkę i gotowe. Materiał jest cienki, grawer płytki, a cięcie profilowe wykonuje się w jednym przejściu z mostkami.

Vector Studio dobrze radzi sobie z sezonowymi motywami: sylwetką dyni, płatkiem śniegu czy słonecznikiem. Poproś o pełną sylwetkę, aby obrys służył jednocześnie jako ścieżka profilowa.

5. Podkładka pod naczynie

Podkładka pod naczynie to wzór cięć na wylot w kwadracie z twardego drewna 7x7 i wygląda znacznie trudniej, niż jest w rzeczywistości. Jeden frez trzpieniowy, jedna operacja, a całą pracę wizualną wykonuje powtarzalny wzór geometryczny. Ażurowe wzory uczą też mostków i mocowania, ponieważ materiał traci sztywność w miarę kończenia cięć.

Wygeneruj geometryczną kratownicę lub wzór plastra miodu w Vector Studio i upewnij się, że ścianki między wycięciami są szersze niż frez.

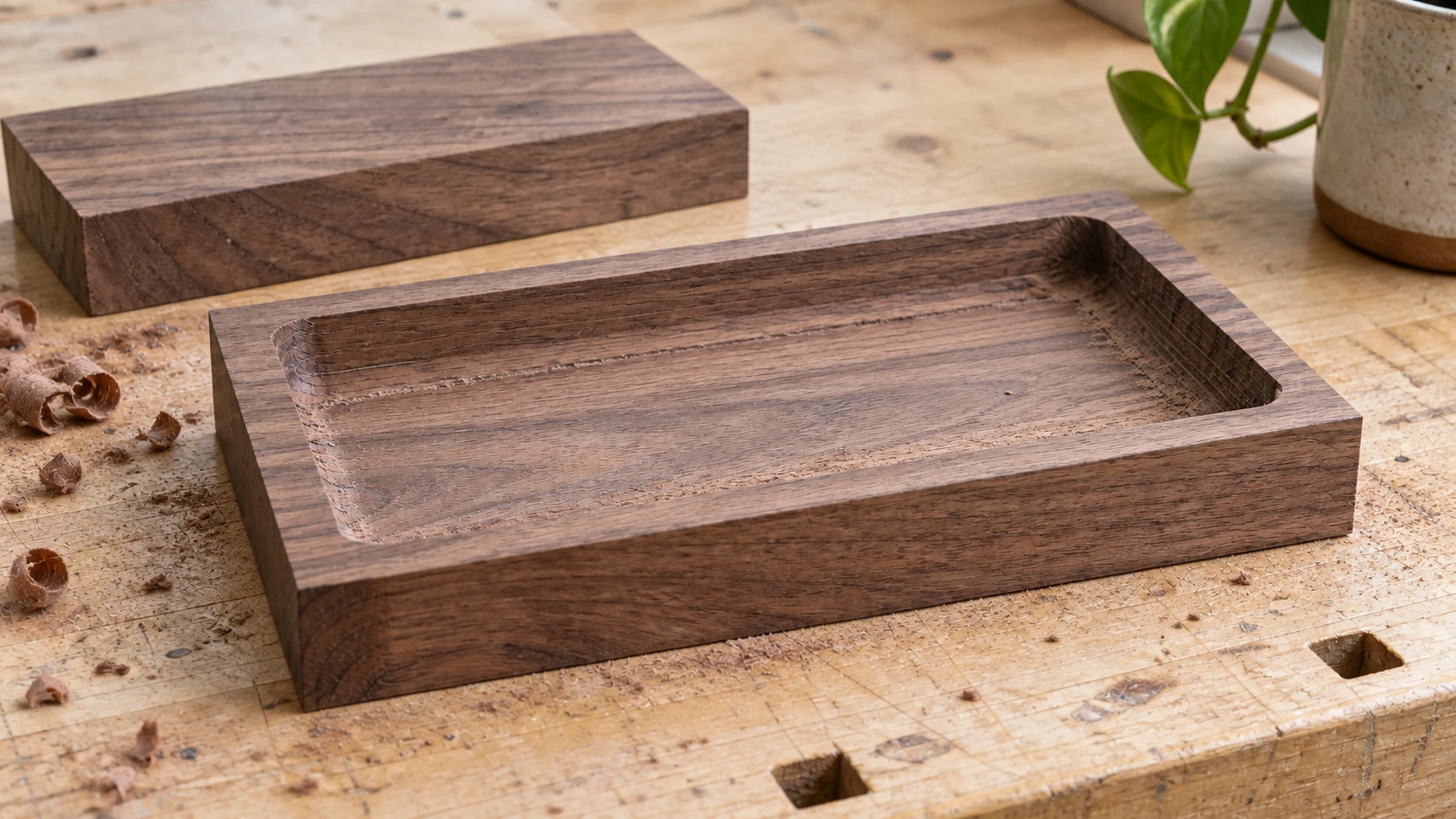

6. Taca na drobiazgi

Płytka kieszeń z zaokrąglonymi narożnikami zamienia deskę w tacę na klucze, zegarki i drobiazgi z kieszeni. To projekt, który uczy wykonywania kieszeni: usuwania materiału z dużego obszaru, kroków bocznych i tego, dlaczego większy frez wykańcza szybciej. Dodaj przejście profilowe zaokrąglające zewnętrzną krawędź, a nadal zmieścisz się w popołudniu.

Wersja prosta nie wymaga grafiki. W bardziej ozdobnej możesz wykonać drugi, płytki motyw z grawerem V na dnie kieszeni.

7. Plansza do cribbage’a

Brzmi ambitnie, ale taka nie jest. Plansza do cribbage’a to wzór wiercenia: w klasycznym układzie 120 otworów punktowych oraz po jednym otworze do gry na tor każdego gracza, a operacja wiercenia w oprogramowaniu CAM rozmieszcza je z pliku wektorowego za jednym razem. Maszyna wykonuje żmudną część — i właśnie po to się ją posiada.

Pobierz układ otworów cribbage’a jako SVG albo narysuj tor raz i powiel go. Jeśli oprogramowanie CAM wymaga DXF dla punktów wiercenia, File Converter bezpłatnie go przekonwertuje.

8. Podróżna plansza do gry

Kółko i krzyżyk albo mała plansza do warcabów na półfabrykacie 5x5: wygraweruj V linie siatki, wykonaj z tyłu lub z boku płytką tacę na pionki, jeśli masz ambicję, i zaokrąglij narożniki. Połącz ją z elementami z kołków lub kamykami, a otrzymasz gotowy prezent, nie tylko planszę.

Siatkę można narysować bezpośrednio w większości programów CAM. Energię projektową przeznacz raczej na mały motyw w narożniku.

9. Dekoracja ścienna zawieszana na otworze pod klucz

Dekoracja ścienna z wyfrezowanym z tyłu otworem pod klucz przylega do ściany bez widocznych elementów mocujących, a otwór pod klucz jest standardową pojedynczą ścieżką narzędzia wykonywaną frezem do otworów pod klucz. Z przodu możesz umieścić dowolny płytki grawer V na półfabrykacie 8x10.

To świetne miejsce na dekoracyjny motyw z Vector Studio albo symetryczny projekt w stylu mandali. Odwróć element na przejście frezu do otworu pod klucz i oprzyj go o ogranicznik, aby otwór znalazł się tam, gdzie powinien.

10. Tabliczka z monogramem

Jednoliterowy lub trzyinicjałowy monogram, wygrawerowany albo wycięty, to najszybszy spersonalizowany prezent na tej liście. Monogram Generator bezpłatnie buduje projekt: wybierz styl dzielony lub klasyczny, krój pisma, dodaj dekoracyjną ramkę i pobierz plik SVG gotowy do CAM.

Wygraweruj go V w tabliczce jako płytki projekt na jeden frez albo wytnij profilowo cały monogram jako samodzielny element. Wersje wycinane wymagają kroju z połączonymi pociągnięciami, z czym radzi sobie styl monogramu dzielonego.

11. Wieszaki na klucze

Mała deska, motyw lub obramowanie z grawerem V oraz rząd wywierconych otworów na haczyki, które później wkręcisz. Praca maszyny jest szybka, a haczyki ze sklepu budowlanego sprawiają, że całość wygląda jak gotowy produkt, a nie warsztatowy eksperyment.

To kolejny projekt dobry do wykonywania seriami: ten sam plik z innym motywem staje się nowym prezentem.

12. Stojak na telefon

Dwa płaskie elementy wycięte profilowo, które wsuwają się w siebie bez kleju i elementów złącznych. Jeden frez, jedna operacja na element, a sklejka brzozowa Baltic birch lub twarde drewno 1/2" sprawdzą się w obu przypadkach. Szerokość szczeliny musi odpowiadać rzeczywistej grubości materiału, więc zmierz deskę suwmiarką zamiast ufać etykiecie.

Narysuj go jako proste wektory albo znajdź projekt stojaka wsuwanego i dopasuj szerokość szczelin do materiału.

Cel dodatkowy: frezowanie reliefu 3D

W pewnym momencie zechcesz wykonać projekt pokazowy: wyrzeźbionego orła, mapę topograficzną albo kwiatowy relief o rzeczywistej głębi. ReliefMaker przygotuje model, a jego lokalny tryb głębi AI jest bezpłatny: prześlij zdjęcie, otrzymaj mapę głębi i plik STL gotowy do CAM.

Pamiętaj tylko, na co się piszesz. Frezowanie reliefu obejmuje przejście zgrubne, a następnie wykańczające z małym krokiem bocznym, przy czym samo przejście wykańczające może trwać dłużej niż wszystkie projekty z tej listy razem wzięte. To świetny projekt na drugi miesiąc. Nie jest to projekt na pierwszą sobotę — właśnie dlatego znajduje się tutaj, a nie w głównej części listy.

Jeśli tak naprawdę chodzi Ci o dwukolorowy kontrast, a nie głębię, kolejnym klasycznym krokiem jest intarsja. Instrukcja wykonywania intarsji CNC opisuje tę ścieżkę, gdy będziesz gotowy.

Wybierz jeden projekt i ustaw minutnik

Nie wybieraj trzech. Wybierz jeden — ten, który najbardziej przypomina coś, czego chciałaby konkretna osoba z Twojego otoczenia — i zobowiąż się wręczyć go dziś wieczorem. Ukończona podstawka zawsze wygrywa z niedokończonym zegarem, a osoba, która ją dostanie, nie zapyta o krok boczny.

Najpierw wykonaj całą pracę projektową podczas jednego posiedzenia. Wygeneruj grafikę w Vector Studio lub Monogram Generator, przekonwertuj ją za pomocą File Converter, jeśli oprogramowanie CAM wymaga DXF, wyświetl podgląd ścieżek narzędzia, a następnie zacznij frezować.
