Jak od začátku vyrobit vlastní CNC ceduli

Máte v hlavě nějaký nápis. Možná je to příjmení nad dveře, možná název firmy na stánek, možná jen „Káva je hotová“ na kuchyňskou stěnu. Na ponku máte prkno. A mezi těmito dvěma věcmi je mezera, o které nikdo nemluví, protože každý návod začíná slovy „otevřete svůj návrhový soubor“ a vy žádný návrhový soubor nemáte.

Tahle mezera je celý projekt. Vyřezávání je ta snadná část. Dostat se od nápadu k souboru, který váš stroj skutečně přijme, je to, na čem lidé uvíznou na celé týdny.

Tak ji vyplňme. Tento postup vede od nápadu přes rozvržení, grafiku, soubor a dráhu nástroje až k řezání a dokončení. Pokud jste ještě nikdy nespouštěli obráběcí úlohu, přečtěte si nejdřív průvodce CNC frézováním pro začátečníky, protože tento článek předpokládá, že umíte nastavit nulu stroje a stisknout Spustit bez paniky.

Krok 1: Rozhodněte, co cedule skutečně je

Než se dotknete počítače, odpovězte si na tři otázky. Právě jejich vynechání je důvodem, proč tolik prvních cedulí skončí textem, který z gauče nepřečtete.

Kam ji zavěsíte a jak daleko bude divák? Cedule nad kuchyňskými dveřmi se čte ze vzdálenosti šesti stop. Cedule na konci příjezdové cesty se čte ze vzdálenosti čtyřiceti stop. Staré orientační pravidlo pro cedule říká přibližně jeden palec výšky velkého písmene na každých deset stop pozorovací vzdálenosti a u vyřezávaného dřeva funguje dobře. Je to výchozí bod, ne zákon, ale zabrání vám vyřezat čtvrtpalcová písmena na ceduli na verandu.

Vzdálenost pozorování	Přibližná minimální výška verzálky	Typická cedule
3 až 6 stop	3/4" až 1"	Kuchyně, dětský pokoj, dárková destička
10 až 15 stop	1" až 1.5"	Vstupní prostor, nad dveřmi
20 až 30 stop	2" až 3"	Veranda, garáž, stánek na trhu
40 stop a více	4"+	Příjezdová cesta, stodola, silnice

Jak velké je prkno doopravdy? Pracovní plocha není velikost cedule. Odečtěte prostor pro upínky, odečtěte průměr nástroje a odečtěte okraj, aby návrh nebyl natěsnaný u hrany. Stroj 12x24 nevyrobí ceduli 12x24.

Bude cedule uvnitř, nebo venku? Od toho se odvíjí všechno další: druh dřeva, povrchová úprava a to, jak velké kompromisy si můžete dovolit u tenkých detailů. Venkovní cedule se vlivem vlhkosti pohybují a jemné patky jsou první, které se odštípnou.

Odpovědi si zapište. Celková velikost, výška textu, interiér nebo exteriér. Tato tři čísla ovlivní každé vaše další rozhodnutí.

Prémiové podklady

TISKNĚTE. ŘEŽTE. DLABEJTE.

Více formátů (SVG, DXF, PNG)
Návrhy testované na strojích
Komerční licence

Procházet 9 000+ návrhů

Sponzorováno PrintCutCarve.com

Krok 2: Proměňte nápad v grafiku

Teď potřebujete vizuální podobu. Existují tři poctivé cesty a všechny jsou v pořádku.

Cesta A: Pouze text. Zadejte text v CAM softwaru, vyberte písmo, nastavte výšku a máte hotovo. Je to nejrychlejší cesta a vznikají tak opravdu krásné cedule. Tučná patková a egyptská písma se pro V-carve skvěle hodí. Velmi tenké skriptové písmo a bezpatková písma s vlasovými tahy se nehodí, protože nemají dostatečnou šířku, aby nástroj mohl vytvořit potřebnou hloubku, takže písmena vypadají spíš poškrábaně než vyřezaně.

Cesta B: Logo nebo obrázek už máte. Potřebujete čisté vektorové obrysy, ne fotografii. Pokud máte PNG nebo JPG, pošlete je přes MonoTrace a získejte SVG. Je zdarma a dobře si poradí s logy, siluetami i kontrastní perokresbou.

Cesta C: Potřebujete grafiku, která zatím neexistuje. Právě tady lidé uvíznou. Chcete za příjmením pohoří, pár zkřížených vesel nebo vavřínový věnec a kreslení nikdy nebylo vaše parketa.

Místo kreslení ji popište. Vector Studio vezme textový popis a vrátí vám strojově připravené SVG. Požádejte o „jednoduchou siluetu pohoří se třemi vrcholy, výraznými tvary a bez jemných detailů“ a dostanete čisté uzavřené obrysy místo náčrtu, který byste museli ručně obkreslovat. Generování stojí 1 kredit a vyžaduje přihlášený účet. Podrobnější postup najdete v našem průvodci generátorem AI SVG.

Doporučení

Když popisujete grafiku pro ceduli, požádejte o výrazné, uzavřené a jednoduché tvary. Použijte slova „silueta“ a „plné tvary“. Každý vlasový detail, o který požádáte, je detail, který nástroj buď vynechá, nebo promění v odštípaný nepořádek. Cedule se čtou z dálky. Detail, který z druhého konce místnosti nevidíte, je jen čas frézování.

Ať zvolíte kteroukoli cestu, výsledkem musí být vektory. Vektor je tvar definovaný křivkami a čarami. Fotografie je mřížka pixelů. Váš stroj může sledovat pouze dráhu, takže grafika se nakonec musí skládat z drah.

Krok 3: Dostaňte soubor do formátu, který váš CAM software přijme

Tady lidé narazí na problém, který nemá s truhlářstvím nic společného. Máte SVG, ale software chce DXF. Nebo software SVG importuje, ale nesprávně ho měřítkově přizpůsobí.

Formát	Co to je	Kde se používá
SVG	Vektorový formát pro web, nese jednotky a křivky	Většina moderního CAM softwaru ho importuje přímo
DXF	Vektorový CAD formát, osvědčená klasika	Vyžaduje ho řada CAM a řídicích programů
PDF	Vektorový nebo rastrový formát podle způsobu vytvoření	Běžný, když vám někdo pošle „logo“
PNG / JPG	Pixely, nikoli dráhy	Před tvorbou drah je nutné převést na vektor

Pokud váš software vyžaduje DXF a vy máte SVG, File Converter zvládne převod SVG do DXF zdarma a bez kreditů. Umí také převést PDF do SVG, třeba u loga, které vám zákazník poslal e-mailem. Podrobnosti najdete v našem průvodci převodem SVG do DXF.

Jakmile soubor dorazí do CAM softwaru, zkontrolujte dvě věci:

Měřítko. Do grafiky nakreslete známý referenční rozměr, například čtverec o straně 1 palec, nebo jednoduše změřte importovanou šířku a porovnejte ji s očekáváním. Nesprávné měřítko při importu je častým důvodem, proč první cedule vyjde výrazně menší nebo větší, než bylo zamýšleno.
Uzavřené dráhy. Každé písmeno a tvar by měl tvořit uzavřenou smyčku. Pro kapsování je k vyplnění potřeba uzavřená hranice, takže otevřená dráha vám obvykle poskytne jen čáru, kterou lze sledovat. Většina CAM softwaru má příkaz „spojit otevřené vektory“ s nastavením tolerance. Spusťte ho před vytvořením drah nástroje.

Varování

Před řezáním zkontrolujte, zda se v návrhu nepřekrývají vektory. Pokud se dva tvary překrývají, dráha nástroje V-carve se pokusí vyřezat obě hranice a v místě jejich křížení vznikne podivný vystouplý hřeben. Překrývající se tvary nejprve svařte nebo sjednoťte, zejména u skriptových písem, kde se písmena záměrně dotýkají.

Krok 4: Vyberte prkno

Dřevo na cedule není totéž co dřevo na běžné projekty. Potřebujete prkno, které se čistě vyřezává a zůstane rovné i příští zimu.

Topol je oblíbenou volbou začátečníků. Je levný, čistě se vyřezává a krásně přijímá barvu. Jeho zelené a fialové pruhy pod barvou zmizí. Bez skutečné ochrany se nehodí ven.
Lípa a borovice se vyřezávají jako po másle a hodně odpouštějí. Měkké jarní dřevo a tvrdé letní dřevo borovice mohou vytvářet chlupy, takže na ostrém nástroji záleží.
Javor a ořech dodají luxusní vzhled. Více zatěžují nástroje, vyžadují opatrnější rychlost posuvu, ale po dokončení vypadají nádherně.
Cedr a sekvoj jsou venkovní volbou. Přirozená odolnost proti hnilobě je v jádrovém dřevě a podle druhu i konkrétního stromu se výrazně liší, takže není zárukou. Obě dřeviny jsou dost měkké na to, aby se jemné detaily drolily.
MDF se vyřezává téměř bez vytrhávání vláken a dokonale se natírá, ale jakmile zvlhne, rozmočí se. Pouze do interiéru a vždy s odsáváním prachu, protože prach je opravdu nepříjemný.

Náš průvodce nejlepším dřevem pro CNC frézování probírá jednotlivé druhy dřeva podrobněji, pokud chcete delší verzi.

Rovinnost je důležitější než druh dřeva. Prohnuté prkno znamená, že se hloubka frézování v různých místech cedule liší, takže písmena na jednom konci vyjdou mělčí a na druhém příliš hluboká. Pokud se prkno na ponku kýve, srovnejte jeho povrch nebo vyberte jiné.

Krok 5: Vytvořte dráhy nástroje

Cedule obvykle vyžaduje dvě nebo tři operace, v tomto pořadí.

1. V-carve. To je operace, díky které cedule vypadá jako cedule. V-bit řeže hlouběji tam, kde je tvar široký, a mělčeji tam, kde je úzký, čímž vytváří ostré špičaté rohy písmen, jaké rovný nástroj nedokáže. Nástroj s úhlem 90 stupňů je přívětivější začátek, protože při stejné geometrii řeže mělčeji a obvykle se hodí pro větší text. Nástroj s úhlem 60 stupňů vytvoří jemnější detaily za cenu menší hloubky.

2. Kapsovací nebo odlehčovací průchod, pokud chcete vystouplý vzhled. Místo vyřezávání písmen do povrchu odfrézujete pozadí a necháte písmena vystupovat. K odstranění všeho mimo text se používá stopková fréza s plochým čelem, obvykle do malé hloubky, například 1/8". Obrábění trvá mnohem déle a výsledek vypadá skvěle.

3. Obrysový řez, pokud tvar cedule není jen obdélník, od kterého jste začali. Zaoblené rohy, obloukový vršek, obrys destičky. Řežte ho jako poslední a přidejte můstky, aby se cedule neuvolnila a při posledním průchodu neodletěla přes dílnu.

Informace

Na pořadí záleží. Detaily vyfrézujte jako první, dokud je materiál stále plně podepřen okolním materiálem, a obrys vyřízněte až nakonec. Pokud nejprve vyříznete obrys, kus drží jen můstky, zatímco se V-bit snaží provést jemnou práci, a všechno vibruje.

O posuvu, otáčkách a hloubce řezu

Tady je upřímná verze: nikdo na internetu vám nemůže dát čísla pro váš stroj. Tuhost, vřeteno, kvalita nástroje a materiál mění výsledek a číslo, které skvěle funguje na robustním stroji, může na lehkém stroji zlomit nástroj.

Každé číslo, které najdete, včetně výchozí knihovny vašeho CAM softwaru, berte jako výchozí bod k ověření. Zkontrolujte doporučené zatížení třísky od výrobce nástroje, zkontrolujte pokyny výrobce stroje pro váš materiál a pak vše ověřte na odpadu stejného druhu a tloušťky, než se dotknete dobrého prkna. Pokud stroj křičí, drnčí nebo povrch vypadá vytrhaně, zastavte a nejprve snižte hloubku na průchod, potom rychlost posuvu. Náš průvodce posuvy a otáčkami vysvětluje souvislosti, aby pro vás nalezená čísla skutečně něco znamenala.

U každého nového návrhu cedule proveďte průchod naprázdno nebo zkoušku na odpadu. Stojí to deset minut a ušetří prkna.

Krok 6: Upevněte materiál a nastavte nulu

Upevnění cedule je snadné, protože cedule jsou ploché a neprovádíte těžké řezy. Obvyklé metody:

Malířská páska a CA lepidlo. Páska na obětní desce, páska na spodní straně cedule a mezi dvěma vrstvami pásky tenká vrstva CA lepidla. Drží pevně, nezanechává stopy a uvolní se špachtlí.
Upínky v rozích. Rychlé a spolehlivé, pokud se dráha nástroje nikdy nepřiblíží. V náhledu zkontrolujte limity pojezdu.
Šrouby v odpadních místech. Pokud cedule dostane obrysový řez, můžete šroubovat skrz vnější odpad, který se stejně odřízne.

Nulu X a Y nastavte tam, kde to určuje vaše nastavení CAM, obvykle v levém dolním rohu nebo uprostřed. Nulu Z nastavte na horní povrch prkna, ne na obětní desku, pokud ovšem vaše dráhy nástroje nebyly vytvořeny opačně. Obrácené nastavení je cesta k tomu, že vyfrézujete ceduli o celou tloušťku prkna příliš hluboko.

Pak se ještě jednou podívejte na náhled dráhy nástroje. Ano, znovu. Každý, kdo někdy vyřezal jméno vzhůru nohama, ho také „už zkontroloval“.

Krok 7: Vyřežte ji

Nasaďte si ochranné brýle, ochranu sluchu, spusťte odsávání prachu a odstraňte volné rukávy. Stůjte tak, abyste dosáhli na nouzové zastavení bez prudkého natahování.

Sledujte první minutu. Tehdy zjistíte, zda byla nula Z správně, zda je prkno skutečně upevněné a zda je nástroj v pořádku. Poslouchejte drnčení. Řezací stroj má svůj zvuk a jakmile uslyšíte ten správný, špatný je nezaměnitelný.

Až V-carve skončí, odolejte nutkání uvolnit upínky a podívat se. Pokud máte druhou operaci, ponechání materiálu na místě zachová nulu. Vyměňte nástroj, znovu nastavte Z pouze pro nový nástroj a spusťte další dráhu.

Krok 8: Dokončete ji tak, aby vypadala jako z obchodu

Dokončení je to, co odděluje „vyrobil jsem to“ od „kde jste to koupili“.

Nejprve jemně obruste. Na rovné plochy použijte zrnitost 180 až 220. Nesahejte brusným papírem do vyřezaných písmen. Přeložený kousek brusného papíru a lehký dotek pouze na čelních plochách.

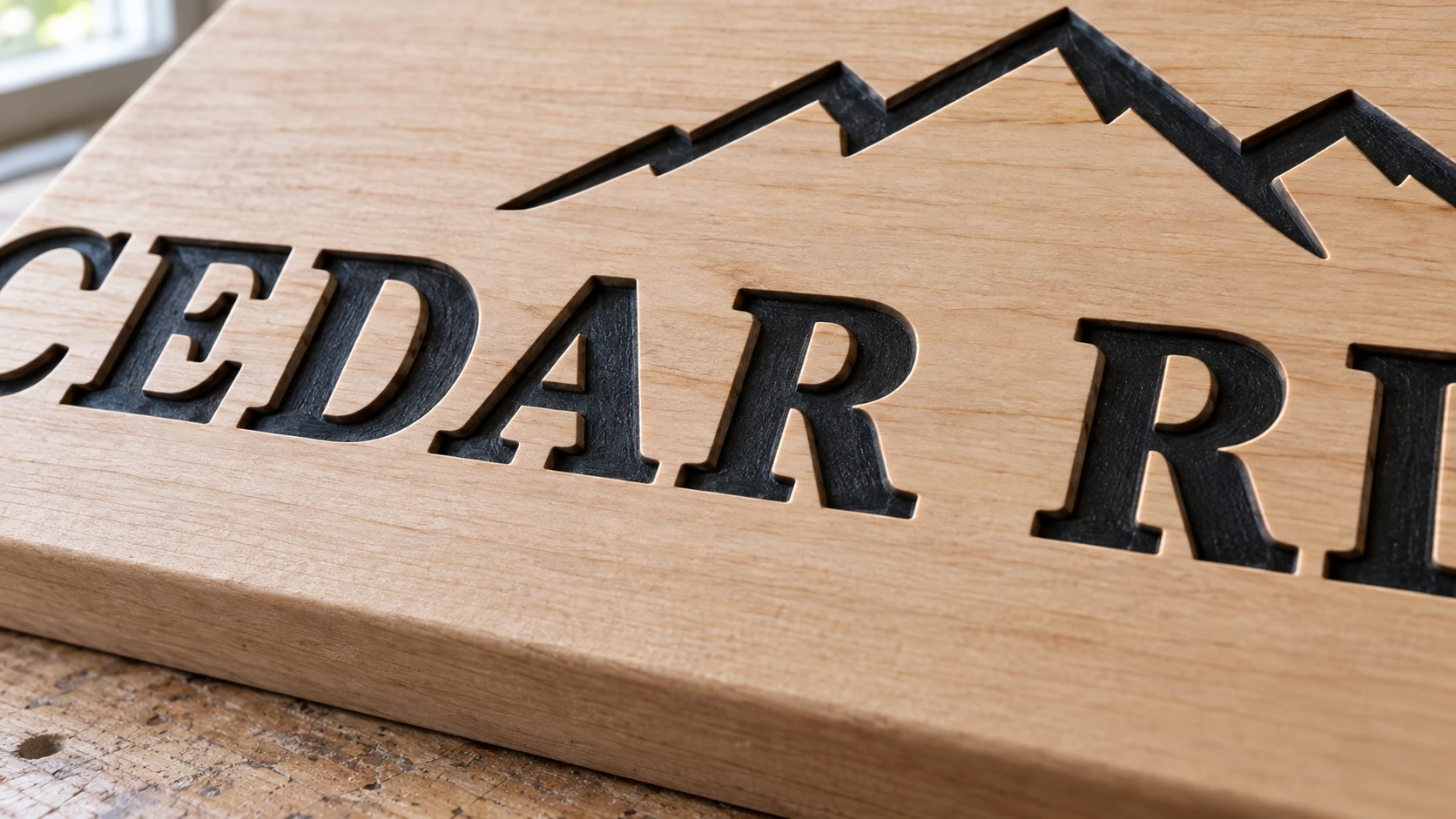

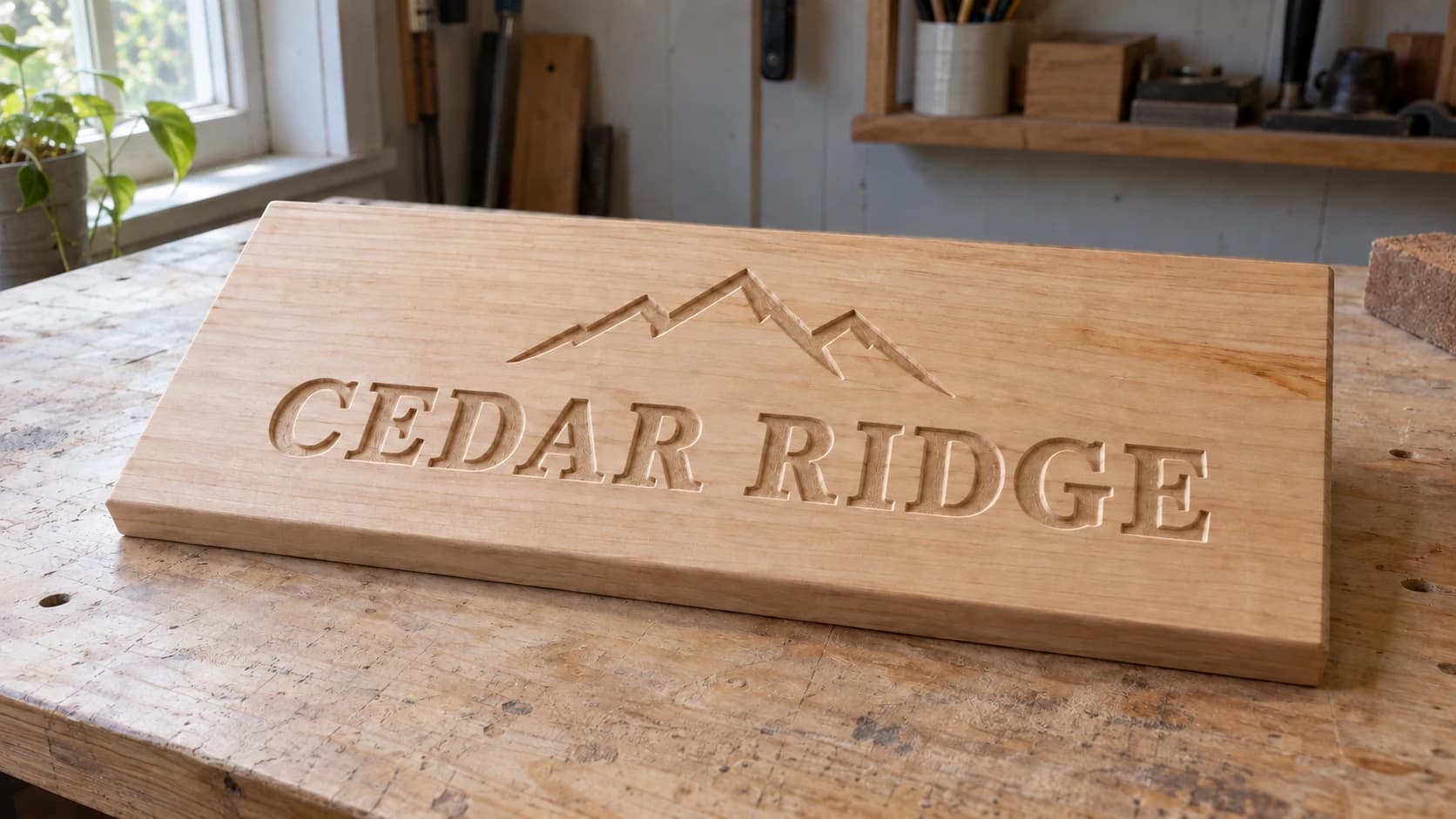

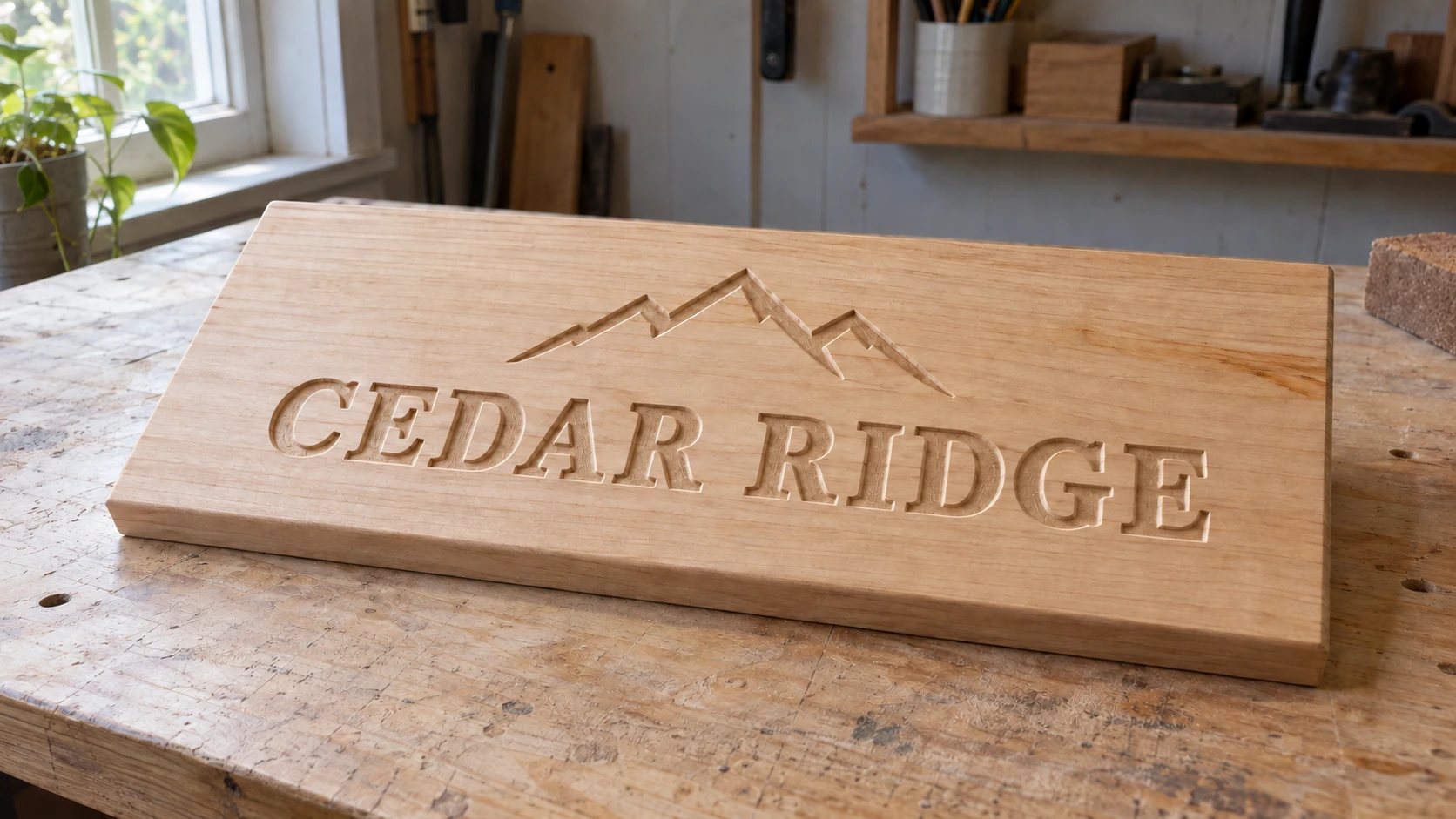

Písmena natřete technikou obroušení. Pěnovým štětcem zatlačte barvu do vyřezaných prohlubní a záměrně ji trochu přetáhněte přes okraje. Nechte ji úplně zaschnout. Potom rovnou plochu obruste zrnitostí 220. Barva zůstane ve vyřezané části a z povrchu se odstraní, takže získáte čistou dvoubarevnou ceduli bez nutnosti ručního začišťování okrajů.

Utěsněte ji. Olejové povrchové úpravy zvýrazní kresbu dřeva a snadno se používají. Polyuretan nanášený stíráním poskytne větší ochranu. Venkovní cedule vyžadují povrchovou úpravu určenou pro exteriér a plán obnovování nátěru; utěsnit je potřeba i zadní stranu a hrany, nejen pěknou přední stranu. Možnosti podrobně probírá náš průvodce dokončením.

Doporučení

Pro rychlý vzhled s vysokým kontrastem u natíraných cedulí nejprve celý povrch napenetrujte a natřete. Vyřežte vrstvu barvy a čerstvé dřevo pod ní vytvoří písmena. Bez maskování, bez zpětného broušení a s ostře ohraničenými hranami.

Když se něco pokazí

Písmena vypadají poškrábaně, ne vyřezaně. Písmo je pro výšku písmen příliš tenké nebo je hloubka V-carve omezena příliš nízko. Zvolte tučnější nebo větší písmo.

Hloubka se po ceduli mění. Prkno není rovné nebo obětní deska není srovnaná. Srovnejte obětní desku a znovu ji zkontrolujte.

Okraje písmen jsou chlupaté. Tupý nástroj nebo druh dřeva, který se třepí, například borovice a překližka. Většinu problémů vyřeší nový nástroj a zbytek lehké broušení zrnitostí 220.

Jemné detaily zmizely. Nástroj se do nich fyzicky nedostal. Každý V-bit má minimální šířku prvku danou svou špičkou. Místo boje s geometrií grafiku zjednodušte.

Celý návrh vyšel titěrný nebo obrovský. Měřítko při importu. Vraťte se ke kroku 3 a po importu změřte známý rozměr.

Vyrobte druhou

Na vaší první ceduli bude něco špatně. Písmeno trochu příliš blízko hrany, flekatý nátěr nebo volba písma, které budete litovat. Přesto ji zavěste. Je první.

Pak vyrobte druhou a všimněte si, o kolik rychleji teď všechno jde, když už znáte postup. U čtvrté cedule budete navrhovat, zatímco třetí bude ještě schnout, a někdo na rodinném setkání se zeptá, zda přijímáte zakázky.

Začněte grafikou. Popište, co chcete, v Vector Studio, pokud váš software potřebuje DXF, převeďte grafiku pomocí File Converter a vyřežte něco, na čem bude vaše jméno.
