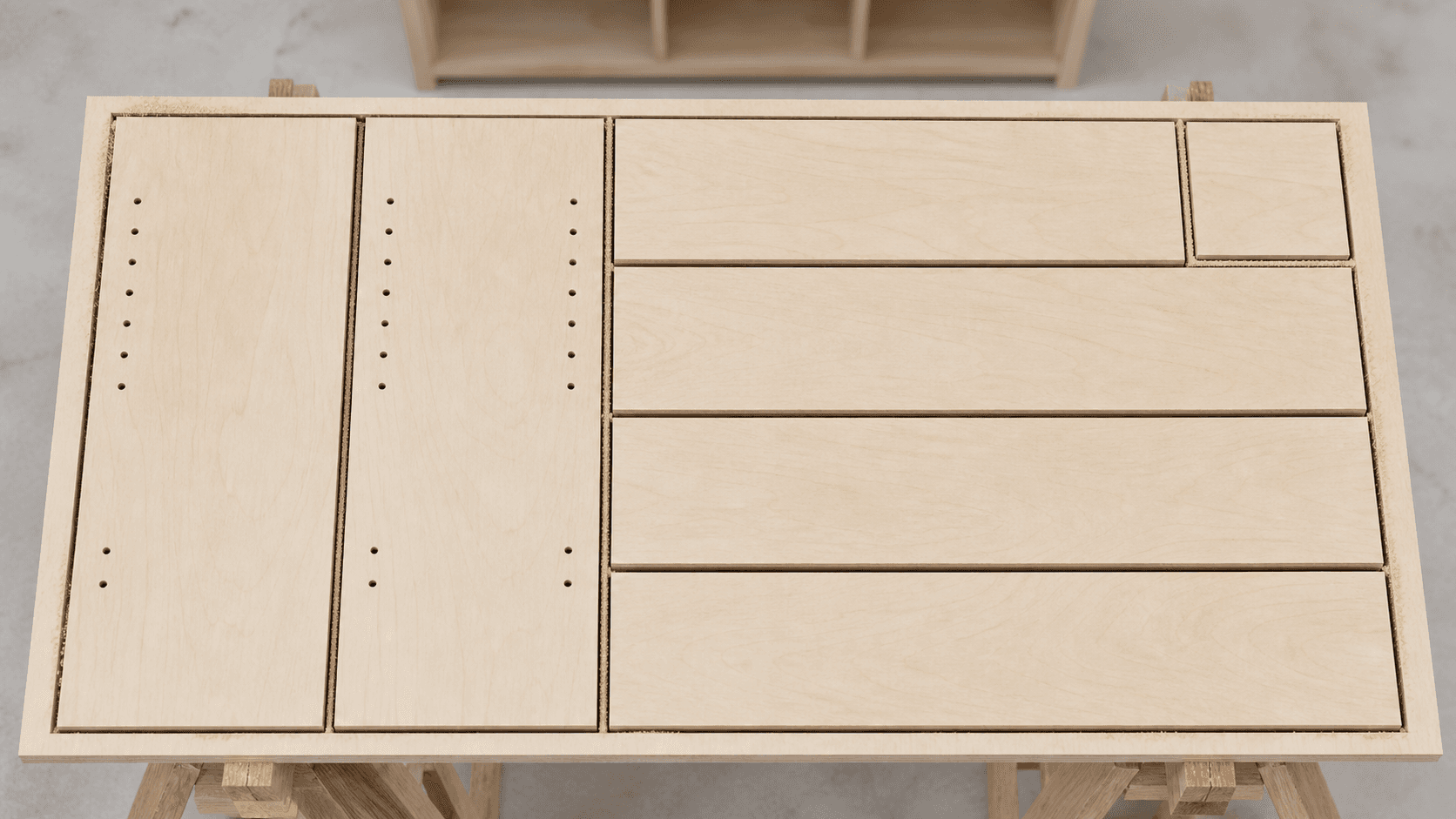

Cómo convertir el diseño de una estantería o un armario en una lista de cortes

Has medido el hueco. Tiene 30 pulgadas de ancho. Así que la estantería tiene 30 pulgadas de ancho, lo apuntas y te pones a cortar contrachapado.

Después la montas y el mueble mide aproximadamente una pulgada y media más de ancho, porque nunca incluiste los laterales en los cálculos. O los estantes miden 30 pulgadas y sencillamente no caben entre los laterales, que es el mismo error con otro disfraz.

La lista de cortes es donde realmente se decide un proyecto. Todo lo demás consiste simplemente en seguir instrucciones.

Tres números deciden cada pieza

Antes de escribir una sola medida, necesitas dejar claras tres cosas.

Las dimensiones exteriores. Lo que ocupa el objeto terminado en la habitación. Este es el número que mediste y el único que le importa a tu hueco.

El grosor real del material. No el número de la etiqueta. Más adelante hablaremos de esto, porque es lo que arruina los proyectos.

Cómo encajan las piezas. Que un estante vaya entre los laterales o encima de ellos cambia su anchura en una pulgada y media. Nada más de la lista cambia tanto.

Deja claras esas tres cosas y el resto será una resta.

Recursos prémium

IMPRIME. CORTA. TALLA.

Varios formatos (SVG, DXF, PNG)
Diseños probados en máquinas
Licencias comerciales

Explora 9000 diseños o más

Patrocinado por PrintCutCarve.com

El contrachapado rara vez tiene el grosor de la etiqueta

El contrachapado que se vende como de tres cuartos de pulgada suele medir algo menos de 0.75 pulgadas, y el grosor real varía entre proveedores y líneas de producto. La medida nominal es una categoría, no una medición.

Esa diferencia es pequeña, pero se acumula. Una estructura con dos laterales se desvía el doble del error. Un conjunto de armarios con seis divisores se desvía seis veces el error y, para el último, las ranuras están visiblemente holgadas y el bastidor frontal ya no queda alineado.

Advertencia

Mide la hoja que tienes con un calibre antes de escribir la lista de cortes y apunta ese número. No uses 0.75 porque el cartel de la tienda decía 3/4. Este único hábito evita más listas de cortes incorrectas que cualquier otro.

Hay un truco de diseño que evita el problema: siempre que puedas, organiza las piezas de modo que una dimensión no dependa del grosor del material. Un panel trasero colocado en el exterior de la estructura tiene el mismo tamaño independientemente del grosor que finalmente tenga el contrachapado. Un panel trasero encajado en rebajes no.

Un ejemplo práctico

Una estantería sencilla. Dimensiones exteriores: 30 pulgadas de ancho, 36 pulgadas de alto y 12 pulgadas de fondo. Supongamos que el contrachapado de 3/4 mide 0.72 pulgadas con el calibre. Los laterales recorren toda la altura, y la parte superior, la inferior y los estantes encajan entre ellos. Se coloca un panel trasero de 1/4 de pulgada en la parte posterior.

Ese panel trasero es lo primero que hay que resolver, y es una fuente constante de errores. Está en el exterior, así que añade su propio cuarto de pulgada a la profundidad final. Si las piezas de la estructura tuvieran 12 pulgadas de fondo, la estantería acabaría teniendo 12.25 pulgadas de fondo. Por tanto, la estructura debe ser exactamente esa medida más corta:

12 menos 0.25 = 11.75 pulgadas de fondo

Los laterales son fáciles, porque definen el exterior:

Laterales: 2 piezas de 36 x 11.75

Todo lo horizontal encaja entre esos dos laterales, así que cada pieza pierde dos grosores de lateral:

30 menos (2 x 0.72) = 28.56 pulgadas

Parte superior e inferior: 2 piezas de 28.56 x 11.75
Estantes: 2 piezas de 28.56 x 11.5

Los estantes son un cuarto de pulgada menos profundos que la estructura a propósito, para que queden retrasados respecto al borde delantero en lugar de intentar quedar perfectamente enrasados. El enrase es una idea bonita que ningún montaje consigue del todo.

El panel trasero cubre toda la cara posterior, así que adopta las dimensiones exteriores:

Trasero: 1 pieza de 30 x 36, en contrachapado de 1/4

Lo que da como resultado esto:

Pieza	Cant.	Largo	Ancho	Material	Veta
Lateral	2	36	11.75	Contrachapado de 3/4	Bloqueada, en vertical
Parte superior e inferior	2	28.56	11.75	Contrachapado de 3/4	Bloqueada
Estante	2	28.56	11.5	Contrachapado de 3/4	Bloqueada
Trasero	1	36	30	Contrachapado de 1/4	Libre

Fíjate en la última columna. El trasero queda oculto, así que puedes girarlo libremente para aprovechar mejor la hoja. Todas las piezas visibles tienen la veta bloqueada. Esa distinción vale dinero de verdad cuando las piezas llegan a una hoja.

Consejo

Observa que el trasero es de un material diferente. Las listas de cortes salen mal cuando se mezclan tableros de 1/4 y 3/4 en una sola lista, porque no puedes cortar un trasero de un cuarto de pulgada de una hoja de tres cuartos, por muy bien que encajen las piezas. Mantén cada grosor como material independiente, con sus propias hojas.

En esta estantería, las 30 pulgadas exteriores menos dos laterales de 0.72 pulgadas dejan 28.56 pulgadas entre ellos. El fondo de un cuarto de pulgada también cuenta para la profundidad final.

Si vas a usar ranuras

Las ranuras cambian un número: las piezas que encajan en una ranura se hacen más largas según la profundidad de la ranura en cada extremo.

Si los estantes encajan en ranuras de 1/4 de pulgada de profundidad a ambos lados, crecen media pulgada:

28.56 + (2 x 0.25) = 29.06 pulgadas

El estante sigue abarcando 28.56 pulgadas de espacio abierto. Simplemente tiene un cuarto de pulgada enterrado en cada lateral. Olvidarlo hace que los estantes traqueteen en sus ranuras, con un hueco visible en ambos extremos; es el segundo error más habitual en una lista de cortes, después de usar el grosor nominal.

Suma ambas profundidades de los rebajes al tramo libre: 28.56 + 0.25 + 0.25 = 29.06 pulgadas. Las uniones se amplían para mostrar dónde va la longitud adicional.

Después, colócala en una hoja

Una lista de cortes es una lista de piezas. Todavía no es un plan, y en la distancia entre ambas es donde se desperdician los tableros.

Las hojas se venden en tamaños fijos, tus piezas no, y la distribución decide cuántas hojas compras. Dos distribuciones que usan el mismo número de hojas aún pueden dejarte en situaciones completamente distintas: una deja un retal de 40 por 12 que se convierte en un estante el mes que viene, y la otra deja cinco tiras estrechas.

Introduce la lista en CutPlan con el tamaño de la hoja y el ancho de corte de la sierra; la herramienta coloca las piezas en las hojas y escribe la secuencia de corte en orden. Recalcula mientras escribes, así que puedes descubrir en segundos si unos estantes de 11 1/4 de pulgada en lugar de 12 te ahorran una hoja entera. Planificar es gratis. Nuestro recorrido completo por la herramienta explica los modos de sierra y CNC y qué contiene el paquete de exportación.

Hay dos cosas que debes configurar antes de confiar en la distribución:

Ancho de corte. Cada corte convierte una tira en polvo. Cuarenta cortes de un octavo de pulgada consumen cinco pulgadas de contrachapado que no habías tenido en cuenta. Nuestro explicador del ancho de corte explica cómo medir tu propia hoja.

Bloqueos de veta. Bloquea las piezas que quedan visibles y desbloquea las que no. En la estantería anterior eso significa bloquear los laterales, la parte superior, la inferior y los estantes, y dejar libre el trasero. Dejar libre un panel grande y oculto suele ser la diferencia entre dos hojas y tres.

Los errores que hacen gastar hojas

Usar el grosor de la etiqueta. Ya lo hemos explicado, pero merece repetirse porque es el error que todo el mundo comete dos veces.

Olvidar el ancho de corte. Especialmente en una serie de piezas iguales. Cinco estantes significan que desaparecen cuatro anchos de corte de material entre ellos.

Olvidar el trasero. Es la pieza individual más grande de la mayoría de los armarios, la que la gente omite del boceto y, si se coloca en el exterior, cambia la profundidad de todas las demás piezas de la lista.

Mezclar materiales en una sola lista. Separa cada grosor.

Escribir la lista a partir del dibujo en lugar de a partir de las uniones. El dibujo muestra el exterior. La lista de cortes tiene que describir las piezas, y las piezas son las dimensiones exteriores menos la forma en que encajan.

No planificar el chapado de cantos. Si vas a chapar los cantos de contrachapado expuestos, ese chapado añade grosor en cada canto que cubre. Normalmente se puede ignorar, pero no en una pieza que tenga que encajar en un hueco existente.

Preguntas frecuentes

¿Cómo hago una lista de cortes para un armario?

Empieza por las dimensiones exteriores, resta después el grosor del material para cada pieza que encaje entre otras dos y añade la profundidad de la ranura a las piezas que encajen en ellas. Usa el grosor medido del contrachapado, nunca el grosor nominal de la etiqueta.

¿El contrachapado de 3/4 tiene realmente un grosor de 3/4 de pulgada?

Normalmente no. Suele medir algo menos, y la cifra real varía según el proveedor y la línea de producto. Mide la hoja que tienes y usa ese número.

¿Tengo que tener en cuenta el ancho de corte en una lista de cortes?

La lista de cortes contiene los tamaños finales de las piezas, así que el ancho de corte no los modifica. Importa cuando colocas las piezas en una hoja, porque cada corte consume material entre ellas.

¿En qué orden debería cortar las piezas?

Un método habitual es hacer primero los cortes longitudinales y después los transversales, empezando por las piezas más grandes y siguiendo hacia las pequeñas, aunque el orden adecuado depende de la distribución y algunos planes empiezan con un corte transversal para que una hoja completa sea manejable. Elijas el que elijas, conserva un borde de referencia recto y conocido tanto tiempo como puedas, y comprueba el borde de fábrica antes de confiar en él, porque no siempre es tan recto como parece.

¿La veta del estante debe ir a lo largo o a lo ancho?

Aquí intervienen dos factores. En las piezas visibles, la dirección de la chapa decorativa importa por motivos estéticos, y cualquier diferencia entre piezas contiguas se nota al instante cuando la pieza está terminada. En un estante que vaya a soportar peso, la orientación también es estructural: el contrachapado tiene un eje de resistencia y una luz es más rígida cuando la veta de la cara discurre a lo largo de ella. Para un estante cargado, sigue primero el eje de resistencia del panel y las indicaciones del fabricante; después preocúpate por el aspecto.

Escribe una antes de comprar contrachapado

Coge lo siguiente de tu lista de proyectos y anota las piezas: nombre, cantidad, largo, ancho y material. Mide primero el grosor real de la hoja y usa ese número en la resta.

Después introdúcelo en CutPlan antes de ir a la tienda. Descubrir que tu proyecto de tres hojas en realidad necesita dos es la forma más barata de invertir veinte minutos en carpintería, y lo averiguas antes de que el contrachapado esté en el camión, no después.
