Jak zaprojektować własny zegar do lasera lub CNC

Zegar to jeden z tych projektów, które wyglądają na początkujące, ale po cichu wcale takie nie są.

Tarcza jest łatwa. Problemy pojawiają się w trzech konkretnych miejscach: otwór na trzpień ma niewłaściwą średnicę, wskazówki nie pasują do kupionego mechanizmu, a dwanaście znaczników zostaje przyklejonych na oko, przez co jeden z nich na zawsze będzie wyraźnie krzywy.

To nie kwestia umiejętności. To kwestia pomiarów, a każdy pomiar pochodzi z części, której prawdopodobnie jeszcze nie kupiono.

Wskazówka

Krótka odpowiedź: najpierw kup mechanizm. Średnica jego trzpienia wyznacza otwór w tarczy, długość trzpienia ogranicza grubość tarczy, a dwa rozmiary mocowań wskazówek wyznaczają otwory osi. Zaprojektuj wszystko wokół tych czterech liczb, a reszta to kwestia stylu.

Mechanizm wyznacza cztery rzeczy

Mechanizm zegara kwarcowego to mała obudowa z gwintowanym trzpieniem. Kosztuje niewiele, ale ogranicza cały projekt.

Średnica trzpienia wyznacza otwór na środku tarczy. Jeśli będzie za mały, trzpień nie przejdzie; jeśli za duży, zegar będzie luźny i przesunięty względem środka.

Długość trzpienia to parametr, na którym wykładają się wszyscy. Gwintowana część musi przejść przez materiał tarczy i nadal pozostawić wystarczająco dużo gwintu na podkładkę, nakrętkę i wskazówki. Mechanizmy z długim trzpieniem istnieją właśnie dlatego, że gruba tarcza zużywa gwint. Zmierz materiał, a potem kup mechanizm z trzpieniem wystarczająco długim do tego materiału — nie odwrotnie.

Dwa mocowania wskazówek. Wskazówka godzinowa i minutowa są mocowane inaczej, a ich otwory mają różne rozmiary. Jeśli dobierzesz je źle, wskazówki albo nie osiądą na miejscu, albo będą luźno się kołysać.

Ogólny rozmiar obudowy, jeśli mechanizm jest wpuszczany w tył tarczy, zamiast montowany na jej powierzchni.

Ostrzeżenie

Kup mechanizm, zanim cokolwiek wytniesz. Każdy z powyższych wymiarów pochodzi z fizycznej części, a zgadywanie jest najczęstszym powodem, dla którego gotowa tarcza zegara trafia na złom.

Materiały premium

DRUKUJ. WYCINAJ. RZEŹB.

Wiele formatów (SVG, DXF, PNG)
Projekty przetestowane na maszynach
Licencje komercyjne

Przeglądaj ponad 9000 projektów

Sponsorowane przez PrintCutCarve.com

Budowa w ClockLab

ClockLab to parametryczny kreator zegarów: ustawiasz parametry, a on generuje pliki do wycięcia, zamiast rysować zegar i mieć nadzieję, że geometria się zgadza. Pasek boczny prowadzi przez sześć kroków w odpowiedniej kolejności, a podgląd pokazuje składany zegar podczas pracy, ze wskazówkami ustawionymi na dziesięć po dziesiątej.

1. Tarcza

Wybierz kształt: koło, kwadrat, zaokrąglony kwadrat, ośmiokąt lub sześciokąt. Możesz też przesłać własny obrys, jeśli chcesz użyć czegoś, czego nie obejmują ustawienia wstępne.

Następnie ustaw rozmiar tarczy, średnicę cyferblatu i jego położenie na tarczy. Cyferblat nie musi być wyśrodkowany — dzięki temu możesz umieścić nazwę lub wzór w dolnej jednej trzeciej tarczy, a działający zegar powyżej.

W tym miejscu ustawiasz także średnicę otworu na trzpień. To wymiar mechanizmu opisany wcześniej.

2. Obramowanie

Obramowanie to osobny pierścień wycięty z kontrastowego materiału i umieszczony na tarczy, którego zewnętrzna krawędź dokładnie podąża za jej obrysem.

Warto to wyjaśnić, bo wiele osób oczekuje grawerowanego pierścienia: to prawdziwa fizyczna warstwa. Jest wycinana, a nie grawerowana, więc może być wykonana z innego drewna, akrylu w innym kolorze lub mieć zupełnie inne wykończenie. Łączenie warstw materiałów sprawia, że domowy zegar przestaje wyglądać jak domowy.

3. Wskazówki

Wybierz wskazówki pałeczkowe lub łopatkowe albo prześlij własne kształty. Ustaw długość wskazówki godzinowej i minutowej oraz otwory osi, dopasowując je do dwóch rozmiarów mocowań mechanizmu.

Dostępny jest także rozmiar łącznika osi, który utrzymuje geometrię wskazówek razem w środku podczas wycinania.

Długość ma większe znaczenie, niż mogłoby się wydawać. Wskazówka minutowa wystająca poza znaczniki wygląda źle i może fizycznie zaczepiać o elementy aplikacji wystające ponad tarczę.

4. Znaczniki godzin

Cztery style: Liczby, Rzymskie, Symbole lub Własny tekst. Dwa układy: wszystkie dwanaście albo ćwiartki z kreskami pomiędzy nimi.

Najważniejsze jest to, że znaczniki są tutaj osobnymi elementami aplikacji. Wytnij je z kontrastowego materiału i przyklej do tarczy. Dzięki temu zegar zyskuje fizyczną głębię zamiast płaskiego, grawerowanego cyferblatu.

Możesz też kontrolować rozmiar znaczników, odległość pierścienia znaczników od środka, obrót każdego znacznika w stronę środka oraz krój pisma. Wbudowano wyselekcjonowane fonty, a własne można przesłać.

5. Grafika

Masz dwie możliwości. Prześlij plik SVG, który zostanie użyty bezpośrednio, albo zdjęcie, które zostanie przekształcone w liniową grafikę do grawerowania za pomocą regulowanych ustawień progu, kontrastu i szumu. Możesz też wygenerować projekt za pomocą AI.

Grafika jest automatycznie odsuwana od znaczników i otworu na trzpień, więc nie znajdzie się pod żadnym z tych elementów.

Jeśli najpierw trzeba oczyścić obraz źródłowy, MonoTrace bezpłatnie tworzy czyste wektory, a File Converter konwertuje formaty bez zużywania kredytów; do pobrania przekonwertowanego pliku potrzebny jest płatny plan.

6. Eksport

ZIP to element, o którym warto wiedzieć wcześniej, ponieważ zawiera więcej niż jeden plik.

Plik	Zastosowanie
Plik do wycięcia tarczy	Główny element z otworem na trzpień i ewentualnym grawerem
Plik do wycięcia wskazówek	Wskazówki godzinowa i minutowa z otworami osi
Plik do wycięcia znaczników	Elementy aplikacji wycinane z kontrastowego materiału
Szablon rozmieszczenia	Pokazuje dokładnie, gdzie przykleić każdy znacznik na tarczy
Plik do grawerowania	Umieszcza znaczniki na tarczy, jeśli zamiast aplikacji wolisz grawerowanie
Rysunek poglądowy	Cały zespół na jednym połączonym widoku

Szablon rozmieszczenia rozwiązuje problem krzywych znaczników. Nie ustawiasz dwunastu elementów wokół cyferblatu na oko — przyklejasz je według wydrukowanego wzoru.

Opcja grawerowania AI

Jedna płatna czynność — i to ta ciekawa. Opisz projekt, wybierz jeden z dziewięciu stylów artystycznych, a cały złożony zegar zostanie wygrawerowany w jednym przejściu.

Ważny szczegół: ozdabia cały zegar jako spójny zestaw. Ten sam projekt trafia na cyferblat i obie wskazówki, dzięki czemu pasują do siebie, zamiast wyglądać jak trzy niezależne decyzje. Opcjonalnie możesz uwzględnić w dekoracji także pierścień obramowania.

Każde wygenerowanie kosztuje jeden kredyt. Późniejsza zmiana tarczy może przyciąć grawer, więc wygeneruj go dopiero po ustaleniu geometrii, a nie w połowie pracy.

Informacja

Projektowanie w ClockLab jest bezpłatne dla każdego użytkownika z kontem Craftgineer, podobnie jak podgląd na żywo i trasowanie własnej grafiki. Pobranie ZIP-a z plikami do wycięcia wymaga dowolnego płatnego planu. Grawerowanie AI kosztuje 1 kredyt za każde wygenerowanie.

Sprawdzone połączenia materiałów

Cały język projektu opiera się tutaj na kontraście między ułożonymi warstwami.

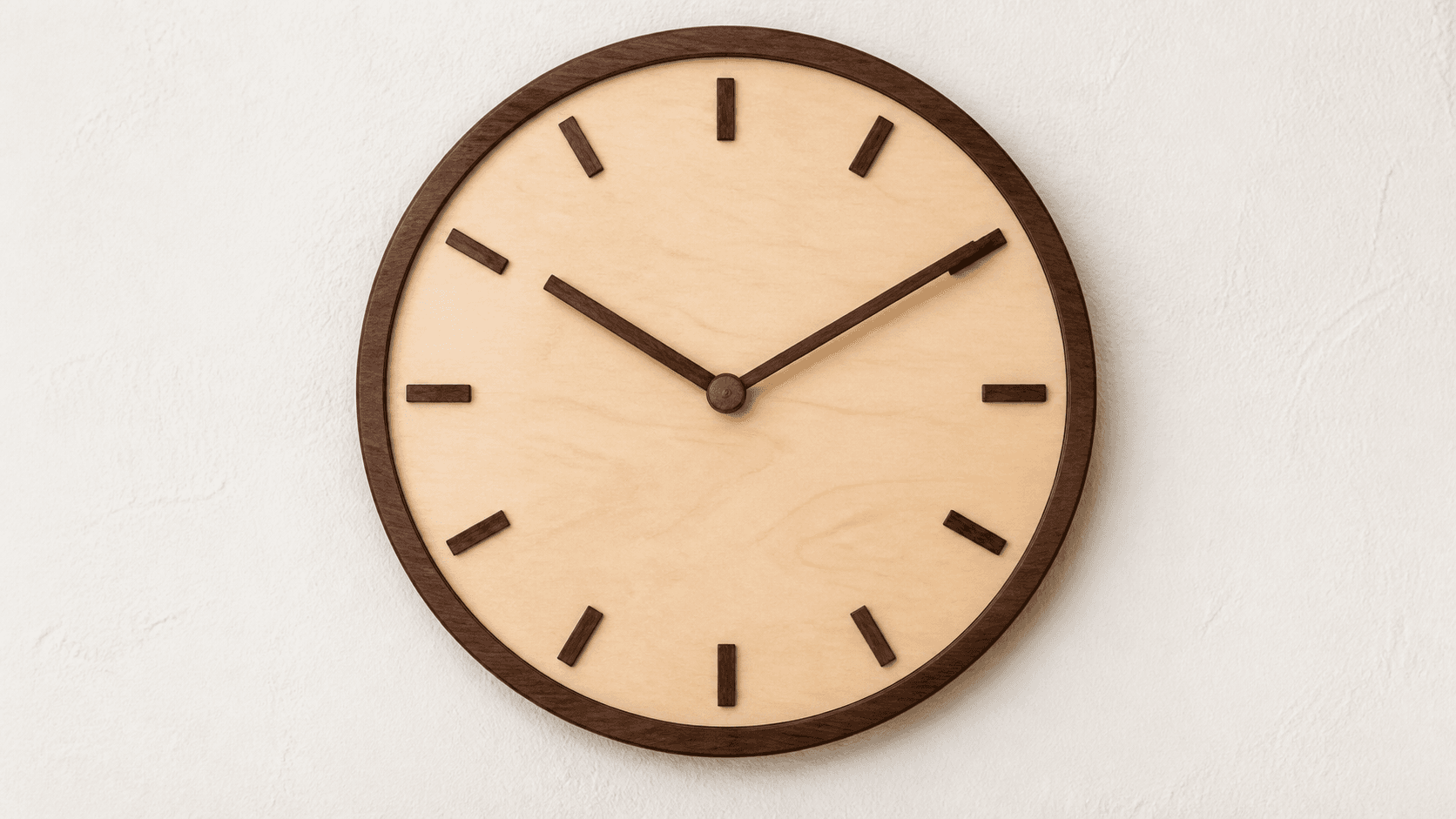

Jasna tarcza, ciemne znaczniki. Tarcza z brzozy lub klonu ze znacznikami z orzecha to klasyczne połączenie, które świetnie wygląda na zdjęciach.

Ciemna tarcza, jasne znaczniki. Tarcza orzechowa lub bejcowana ze znacznikami z klonu albo białego akrylu. Większy kontrast i bardziej nowoczesny wygląd.

Akrylowe obramowanie na drewnie. Pierścień z kolorowego lub lustrzanego akrylu na drewnianej tarczy wygląda celowo i wyrafinowanie, podczas gdy zegar wykonany w całości z drewna czasem nie robi takiego wrażenia.

Dopasuj oznaczenia do procesu. W laserze grawerowany detal jest płytkim przypaleniem powierzchni. W CNC ma rzeczywistą głębokość wybrania. Oba efekty wyglądają dobrze, ale nie tak samo, więc wybierz grafikę z uwzględnieniem procesu.

Dwanaście równych podziałów rozmieszcza każdy znacznik godziny 30 stopni od następnego. Użyj prowadnicy rozmieszczenia, aby utrzymać środki na tym samym okręgu.

Kolejność montażu

Wytnij wszystko, w tym szablon rozmieszczenia, jeśli zamierzasz go wydrukować.
Przymierz mechanizm na sucho przez otwór w tarczy przed użyciem kleju. Sprawdź, czy trzpień przechodzi i pozostaje zapas gwintu.
Wykończ elementy osobno. Naoliw lub zabezpiecz tarczę, obramowanie i znaczniki przed montażem, gdy wszystkie powierzchnie są jeszcze dostępne.
Przyklej obramowanie, wyrównując jego zewnętrzną krawędź z obrysem tarczy.
Przyklej znaczniki zgodnie z szablonem rozmieszczenia, a nie na oko.
Zamontuj mechanizm, następnie załóż wskazówkę godzinową, minutową, a potem sekundową, jeśli ją masz.
Sprawdź prześwit, wykonując wskazówkami pełny obrót ręcznie, zanim zaufasz gotowemu montażowi. Jeśli coś się zaczepia, będzie się zaczepiać co godzinę.

Sprawdź pełny zakres ruchu obu wskazówek. Każda z nich musi omijać drugą wskazówkę, tarczę i wszystkie podniesione znaczniki; wymagany odstęp zależy od mechanizmu i mocowań wskazówek.

Najczęściej zadawane pytania

Jakiego mechanizmu zegarowego potrzebuję?

Standardowego mechanizmu kwarcowego, dobranego tak, aby trzpień był wystarczająco długi do przejścia przez materiał tarczy i pozostawiał zapas gwintu. Kup go przed rozpoczęciem projektu, ponieważ średnica trzpienia i rozmiary mocowań wskazówek wyznaczają otwory w pliku.

Jak gruba może być tarcza zegara?

Tak gruba, na ile pozwala długość trzpienia mechanizmu, po odjęciu podkładki i nakrętki. Grube tarcze wymagają mechanizmu z długim trzpieniem, sprzedawanego właśnie do tego celu.

Dlaczego wskazówki zegara nie pasują?

Otwory osi nie pasują do mocowań mechanizmu. Wskazówki godzinowa i minutowa są mocowane inaczej i mają różne rozmiary, dlatego oba otwory trzeba ustawić na podstawie rzeczywistej części.

Czy znaczniki godzin trzeba przyklejać?

Nie. Domyślnie są to elementy aplikacji, które nadają tarczy głębię, ale eksport zawiera także plik do grawerowania, umieszczający znaczniki bezpośrednio na tarczy, jeśli wolisz je wygrawerować.

Czy mogę użyć własnej grafiki na tarczy zegara?

Tak. Prześlij plik SVG, a zostanie użyty bezpośrednio, albo prześlij zdjęcie, które zostanie przekształcone w liniową grafikę do grawerowania z ustawieniami progu, kontrastu i szumu.

Czy ClockLab jest bezpłatny?

Projektowanie, podgląd i trasowanie własnej grafiki są bezpłatne z kontem Craftgineer. Pobieranie plików do wycięcia wymaga dowolnego płatnego planu, a grawerowanie AI kosztuje jeden kredyt za każde wygenerowanie.

Zmierz mechanizm, a potem zaprojektuj

Zamów mechanizm albo znajdź go w szufladzie i zapisz trzy liczby: średnicę trzpienia, długość trzpienia oraz dwa rozmiary mocowań wskazówek.

Następnie otwórz ClockLab i zbuduj wokół nich tarczę. Podgląd pokaże składany zegar podczas pracy, co jest znacznie lepszym sposobem oceny rozmiaru znaczników i długości wskazówek niż wyobrażanie ich sobie na podstawie płaskiego rysunku.

Zegar, który powstanie, będzie pasował do mechanizmu posiadanego w rzeczywistości — na tym polega cały trik.
