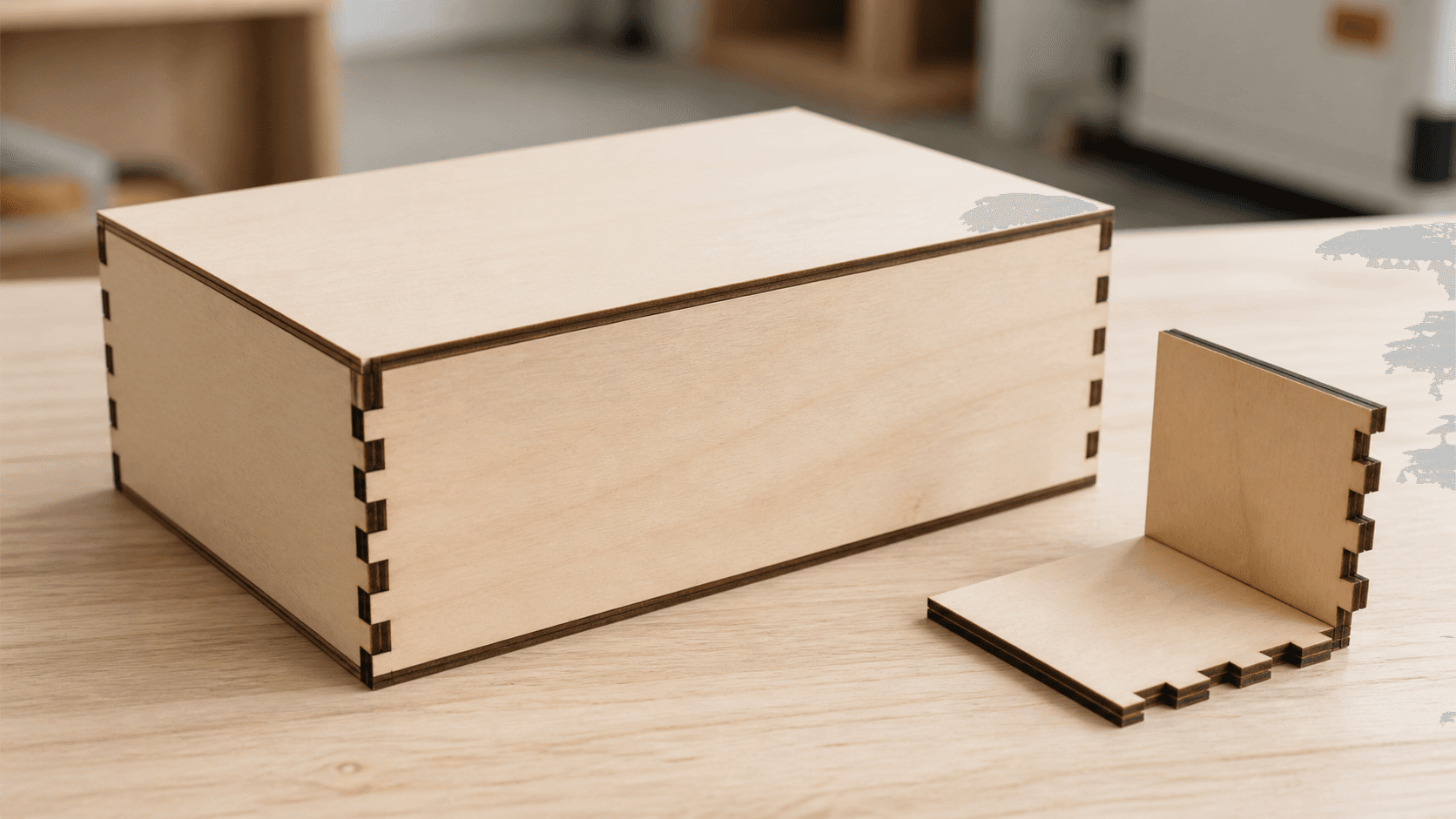

Caixas com Encaixe de Dentes Cortadas a Laser que Realmente Fecham

Você baixou o arquivo, cortou os seis painéis e pegou dois deles para testar o encaixe.

Eles caem juntos. Não encaixam com um estalo, não precisam ser empurrados: simplesmente caem, com uma folga visível em cada dente. Então você volta, corta um segundo conjunto com a tolerância ajustada na outra direção, e agora eles não se encaixam de jeito nenhum. O terceiro conjunto racha um dente quando você bate nele para colocá-lo no lugar.

A caixa não fez nada de errado, e você também não. O arquivo descreveu uma geometria, e o laser cortou algo um pouco menor do que essa geometria, porque é isso que os lasers fazem.

O Motivo de Sempre Ficar Frouxo

Seu laser remove uma faixa de material enquanto corta. Essa faixa é o kerf e geralmente corresponde a alguma fração de milímetro, o que parece pequeno demais para fazer diferença.

Eis por que ainda assim faz diferença. Ao cortar um rasgo, o feixe remove material dos dois lados da linha, então o rasgo acaba ficando mais largo do que o desenho em aproximadamente um kerf. Ao cortar um dente, o feixe remove material ao redor do lado externo, então o dente acaba ficando mais estreito do que o desenho em aproximadamente um kerf.

Coloque o dente mais estreito no rasgo mais largo e a folga se soma:

Com um kerf de 0.2mm, isso representa aproximadamente 0.4mm de folga em um encaixe que deveria ser de pressão. Multiplique isso pelos quatro cantos e a caixa entorta, não fica no esquadro e depende inteiramente da cola.

Recursos premium

IMPRIMA. CORTE. ENTALHE.

• Vários formatos (SVG, DXF, PNG)
• Designs testados em máquinas
• Licenças comerciais

Ver mais de 9.000 designs

Patrocinado por PrintCutCarve.com

Meça Seu Kerf Uma Vez

Toda tabela de configurações na internet está fazendo suposições sobre sua máquina. O kerf muda conforme o laser, a lente, o foco, a velocidade e o material diante de você, então o único número que vale a pena ter é aquele que você mediu.

O método mais rápido:

1. Desenhe um retângulo com aproximadamente 100mm de comprimento no material escolhido.
2. Corte-o em dez tiras iguais, fazendo nove cortes ao longo do comprimento, todos com as configurações que você realmente usa.
3. Junte novamente as dez tiras, apertando-as, e meça o comprimento total.
4. Subtraia esse valor de 100mm e divida por 9. Esse é o seu kerf por corte.

Fazer o teste em nove cortes em vez de um é o que o torna preciso. Um único kerf é pequeno demais para ser medido com segurança usando paquímetros manuais, mas nove deles somados não são. Nosso explicador sobre kerf aborda o conceito com mais profundidade se você quiser entender o contexto.

Anote o número no retalho, junto com o material e a espessura, e guarde-o. Você o usará em todas as caixas que cortar nesse estoque.

A Espessura Decide Mais do que Você Imagina

O comprimento dos dentes precisa corresponder à espessura do material. Se os dentes forem mais longos do que a espessura do painel, eles passarão da face. Se forem mais curtos, ficarão rebaixados e deixarão uma depressão em cada encaixe.

O problema é que os materiais em chapa não são honestos sobre sua espessura. O material vendido como 3mm frequentemente mede outra coisa, e o compensado, em particular, varia entre chapas e às vezes ao longo de uma única chapa.

Portanto: meça o painel real com paquímetros e coloque esse número medido no campo de espessura do gerador. Não o número da etiqueta, nem o número da última chapa que você comprou.

Enquanto isso, verifique se a chapa está plana. Um painel empenado muda sua distância da lente conforme o cabeçote se desloca, o que altera seu kerf no meio do corte e faz você terminar com dois cantos apertados e dois frouxos na mesma caixa.

Observe ao longo do canto: as extremidades dos dedos ficam rentes à face vizinha. Uma vista aproximada facilita identificar extremidades salientes, rebaixadas e vãos abertos.

Escolhas de Projeto que Facilitam as Caixas

Largura dos dentes. Para caixas cortadas a laser, algo em torno de duas a três vezes a espessura do material é uma faixa inicial conveniente: dentes mais estreitos ficam frágeis e difíceis de montar em compensado fino, enquanto os mais largos deixam de parecer um encaixe. Esta é uma orientação de conveniência, não uma regra de marcenaria, e os encaixes tradicionais de caixas costumam ser cortados bem mais estreitos. Corte um encaixe de teste e escolha o que parecer certo para você.

Quantidade de dentes. Um número ímpar por borda faz o padrão se espelhar corretamente nos cantos, com um dente nas duas extremidades de um painel e um rasgo nas duas extremidades do painel vizinho.

Dogbones e alívios. Cortes a laser deixam cantos internos afiados, então isso é mais importante em uma router do que em um laser. Se você estiver cortando o mesmo projeto em uma CNC, a fresa não consegue cortar um canto interno afiado e você precisará de cortes de alívio.

Gravação antes da montagem. Qualquer decoração nos painéis é muito mais fácil de fazer enquanto eles estão planos. Se você estiver traçando uma arte para uma tampa, o MonoTrace transforma uma imagem em vetores limpos gratuitamente.

Busque um Encaixe Manual, Não um Encaixe de Pressão

O encaixe desejado é aquele que você consegue montar empurrando com a mão, talvez com uma leve batida de martelo de borracha. Não um encaixe que exija força de verdade.

Um encaixe apertado demais é pior do que um ligeiramente frouxo. A madeira não comprime muito, então um encaixe de pressão ou se recusa a assentar, ou racha um dente, ou encaixa uma vez e se destrói quando você o desmonta para colar.

Também há um motivo prático para deixar um mínimo de espaço: a cola precisa de algum lugar para ir. Um encaixe apertado como metal raspa todo o adesivo das superfícies ao entrar.

Se você compensou o kerf e o encaixe ainda está um pouco justo, lixe levemente as faces dos dentes em vez de recortar. Se ainda estiver um pouco frouxo, é para isso que serve a cola, e ninguém jamais verá.

Montagem na Ordem Certa

1. Faça um encaixe a seco da caixa inteira sem cola. Confirme que ela se monta e fica no esquadro antes de aplicar o adesivo.
2. Lixe o carvão das faces dos encaixes. Superfícies carbonizadas podem enfraquecer a aderência, pois a cola encontra carbono solto em vez de madeira limpa. Uma passada leve nos dentes é um bom ponto de partida, embora a quantidade de preparação necessária varie conforme a espécie e o quanto ela foi cortada.
3. Aplique cola uniformemente em todas as faces de contato e trabalhe dentro do tempo em aberto indicado no rótulo do adesivo, em vez de montar um canto por vez e voltar mais tarde.
4. Prenda os cantos externos com fita conforme avança. A fita crepe funciona surpreendentemente bem como grampo em caixas pequenas.
5. Verifique o esquadro com um esquadro de encosto, não a olho, enquanto a cola ainda estiver em aberto.
6. Remova imediatamente o excesso de cola. Cola seca sela a madeira e aparece como uma mancha clara sob qualquer acabamento.

Cortando Mais de Uma

Uma caixa usa alguns painéis. Dez caixas para uma feira de artesanato são um problema diferente, e distribuí-las de qualquer jeito fará você gastar uma chapa que não precisava comprar.

Coloque os painéis de toda a produção no tamanho real da sua chapa no CutPlan, usando o modo CNC, que aninha as peças individualmente em vez de presumir cortes que vão de uma borda à outra. O planejamento é gratuito e informa claramente quando as peças não cabem no estoque que você possui. A exportação dos arquivos por chapa exige um plano pago.

Se o arquivo da caixa chegou como DXF e o software do seu laser exige SVG, ou o contrário, o File Converter lida com as duas direções sem custo de créditos; é necessário um plano pago para baixar o arquivo convertido.

Perguntas Frequentes

Por que meus encaixes de dentes cortados a laser estão frouxos?

Kerf. O feixe alarga cada rasgo e estreita cada dente, então um encaixe sem compensação acaba frouxo em aproximadamente o dobro do seu kerf. Insira o kerf medido no gerador de caixas e recorte.

Como meço o kerf em uma cortadora a laser?

Corte uma tira em dez partes com nove cortes, junte as partes novamente, meça o total e divida o comprimento que faltou por nove. Medir em vários cortes é muito mais preciso do que tentar medir um só.

Qual valor de kerf devo usar para compensado de 3mm?

Use sua própria medição. O kerf varia conforme a máquina, a lente, o foco, a velocidade e o material, então um número da configuração de outra pessoa é, no melhor dos casos, uma estimativa inicial.

Os encaixes de dentes devem ser de pressão?

Não. Busque um encaixe que você consiga montar empurrando com a mão ou assentar com uma leve batida de martelo. Um encaixe de pressão racha os dentes e raspa a cola ao entrar.

Por que um canto encaixa e outro não?

Geralmente por causa de um painel empenado, que altera a distância focal ao longo da chapa, ou da variação de espessura dentro do compensado. Verifique se a chapa está plana e meça sua espessura em mais de um ponto.

Preciso lixar o carvão do laser antes de colar?

Sim, nas faces dos encaixes. O carvão é carbono solto, e a cola adere a ele em vez de aderir à madeira, o que é uma causa comum de encaixes que falham mais tarde.

Corte Primeiro um Canto

Antes da caixa, corte dois painéis pequenos com três dentes cada no material exato que pretende usar, com as configurações que pretende usar.

Monte-os. Se eles se soltarem, seu número de kerf é pequeno demais. Se não assentarem, é grande demais. Ajuste uma vez, corte o par novamente e só então se comprometa com a chapa.

Dez minutos nessa etapa são a diferença entre uma caixa que se encaixa com um estalo, como deveria, e uma pilha de painéis que você continua pretendendo lixar.

Quando o encaixe estiver ajustado e você estiver pronto para cortar uma produção, distribua os painéis na sua chapa real no CutPlan e deixe o File Converter resolver o formato do arquivo se o arquivo da sua caixa e o software do laser discordarem.
