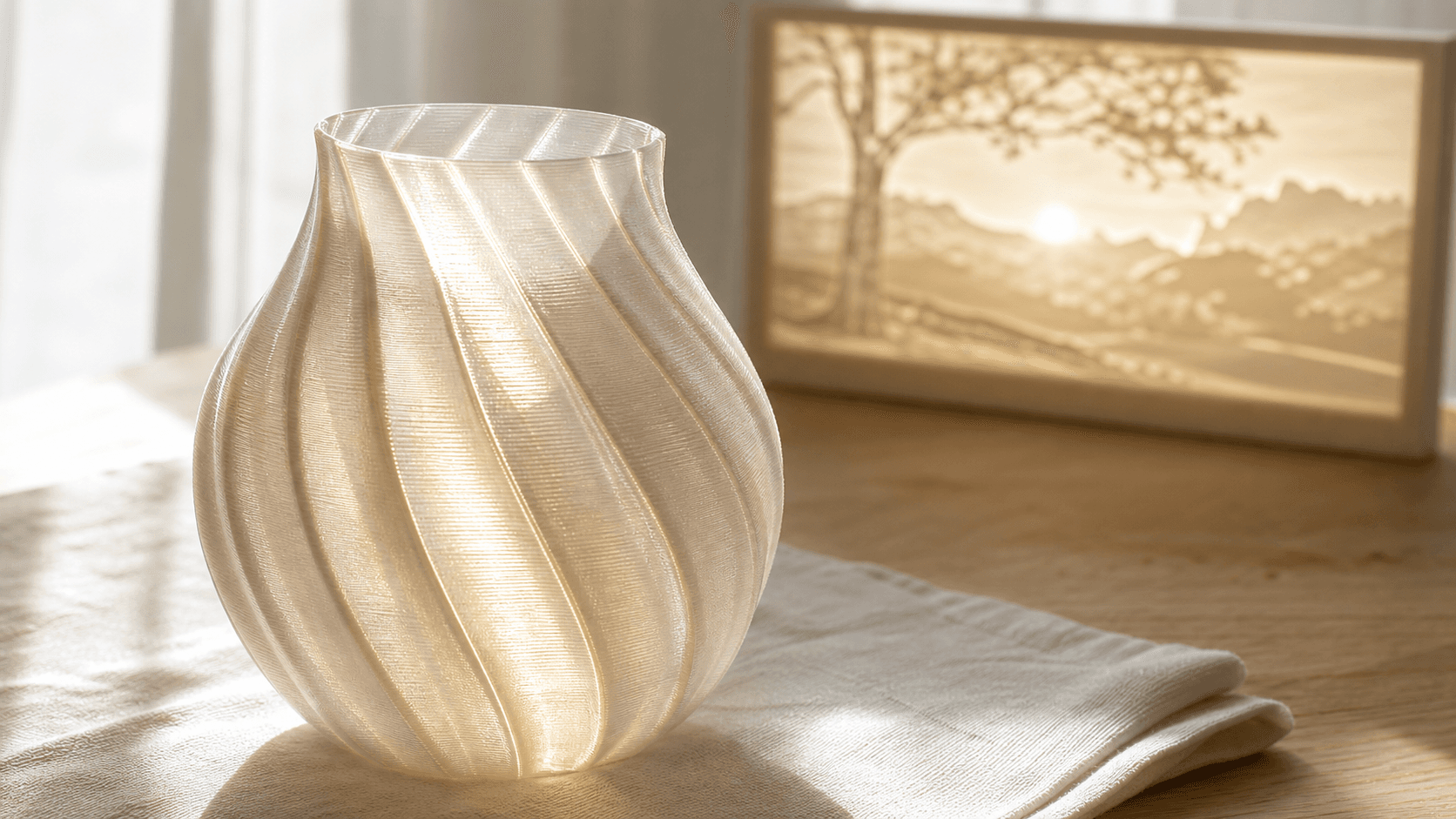

Impresiones 3D impresionantes que parecen mucho más difíciles de lo que son

Alguien toma una impresión de tu banco de trabajo, la voltea y dice: «Espera, ¿tú hiciste esto?» Ese momento es la razón por la que muchos seguimos comprando filamento.

La parte frustrante es que las impresiones que provocan esa reacción nunca parecen ser las que más trabajo te costaron. El soporte que pasaste una tarde modelando recibe un asentimiento cortés. Lo que imprimiste mientras preparabas la cena, con los ajustes predeterminados, pasa de mano en mano por la habitación.

Hay un patrón en las impresiones que causan impacto. Casi ninguna requiere modelado avanzado, perfiles ajustados o una máquina costosa. Requieren saber qué truco está haciendo el trabajo.

Lo impresionante casi siempre es un truco

Cada impresión que hace que la gente se quede en silencio aprovecha una de aproximadamente cinco cosas:

• Geometría que parece imposible, pero se imprime en una sola pieza sin soportes
• Color colocado donde una impresora normalmente no puede colocarlo
• Luz que atraviesa el plástico con un grosor controlado
• Profundidad y sombra de capas físicas en lugar de una imagen renderizada
• Textura de superficie que oculta por completo que es plástico

Nada de eso es habilidad en el sentido de pasar horas frente al teclado. Consiste en elegir un proyecto cuya dificultad esté en el archivo de diseño, no en tus manos. Tu trabajo es cargar el filamento adecuado y evitar que falle la primera capa.

Recursos premium

IMPRIME. CORTA. TALLA.

• Varios formatos (SVG, DXF, PNG)
• Diseños probados en máquinas
• Licencias comerciales

Explora al menos 5,000 diseños

Patrocinado por PrintCutCarve.com

La espiral de una sola pared

El modo jarrón ofrece la mejor proporción entre «parece caro» y «requirió esfuerzo» de todo el pasatiempo. Tu laminador imprime el objeto como una sola pared espiral continua, sin relleno, costura ni marcas de inicio de capa.

Como no hay costura, la superficie parece mecanizada en vez de impresa. Como no hay relleno ni superficie superior, imprime rápido y usa muy poco material. Como una sola pared capta la luz, las formas retorcidas y facetadas reflejan brillos que las impresiones de lados planos nunca logran.

Qué imprimir con él: macetas, pantallas de lámpara, vasos para lápices, recipientes retorcidos, tazones ondulados, portavelas texturizados. Cualquier cosa que sea básicamente una forma cerrada que se eleva desde la placa.

Dos cosas que debes saber. Las piezas en modo jarrón son delgadas y tienen una sola pared, así que son decorativas, no estructurales. Además, una impresión predeterminada de una sola pared a menudo no garantiza una estanqueidad confiable, así que prueba una antes de confiar en ella o simplemente coloca una maceta de vivero o un recipiente de vidrio dentro de una maceta.

Impresión en su sitio: requiere ensamblaje, aunque no hace falta

Un pez articulado que se flexiona a lo largo de todo el cuerpo. Un par de alicates que se abre. Una caja con una bisagra y un pestillo funcionales. Una cadena que sale de la placa ya enlazada.

Estas cosas parecen hechicería para cualquiera fuera de este pasatiempo y están entre las impresiones más fáciles que jamás imprimirás, porque el diseñador ya hizo todo el trabajo difícil. Las holguras entre las piezas móviles están incorporadas al modelo. Lo laminas, lo imprimes y lo flexionas para liberarlo.

El inconveniente es que la impresión en su sitio no perdona una cosa: la precisión dimensional de tu impresora. Si tus piezas salen ligeramente sobredimensionadas, las uniones se fusionan y quedan sólidas. Si salen subdimensionadas, las uniones quedan flojas. Eso es un problema de calibración, no de habilidad, y vale la pena resolverlo una vez porque también mejora todo lo demás que imprimas. Nuestra guía de solución de problemas cubre los problemas habituales.

Comienza con un modelo articulado pequeño antes de dedicarle ocho horas a uno grande. Si las uniones se liberan al flexionarlas suavemente, tus tolerancias son buenas y puedes aumentar la escala con confianza.

Trucos de color para una sola boquilla

No necesitas un cambiador de filamento para crear una impresión multicolor. Dos métodos hacen la mayor parte del trabajo.

Cambios de color según la altura. Indica a tu laminador que pause en una capa específica, cambia la bobina y reanuda. Un letrero con una base negra y letras doradas, o un jarrón que pasa gradualmente por tres colores, no requiere nada más que estar presente para hacer dos cambios. Esto funciona en la mayoría de las impresoras de una sola boquilla, siempre que el firmware admita un comando de pausa o de cambio de filamento.

Filamento degradado y multicolor. Una sola bobina que cambia de color a lo largo de su longitud hace el trabajo por ti. En una impresión alta hecha en modo jarrón, el color cambia a medida que sube y el resultado parece hecho con una máquina que no tienes. Cero esfuerzo y no cuesta nada más que la bobina.

Ambos son «gratis» en el sentido de que no te cuestan equipo nuevo. Ese es el objetivo de toda esta lista.

Arte plano multicolor que se entiende desde el otro lado de la habitación

Ahora viene lo bueno. Una pieza plana multicolor es un diseño dividido en regiones de color, donde cada color se imprime como una pieza de geometría independiente sobre una base compartida. Un escudo, un mapa, un logotipo, un póster o un personaje de videojuego.

A mano, este es el flujo de trabajo tedioso que ahuyenta a la gente: trazar cada región de color, exportar cada una, convertir cada una en un modelo, alinearlas todas en la placa, asignar materiales uno por uno. Para seis colores, eso es una tarde.

MosaicFlow lo simplifica. Sube una imagen, la IA separa las regiones de color, fusionas o excluyes colores con una paleta de burbujas hasta que la cantidad coincide con las ranuras de filamento que realmente tienes y obtienes un 3MF donde cada región de color ya es su propio objeto con su propia asignación de material. Girar la vista previa 3D es gratis. Desbloquear la descarga cuesta un crédito.

La razón por la que funcionan tan bien es que se entienden desde el otro lado de la habitación. Las líneas de capa desaparecen a tres pies. Lo que ven es un gráfico limpio, plano y saturado de plástico real, que el cerebro archiva bajo «fabricado» en lugar de «impreso».

Recorrido completo: cómo crear impresiones 3D multicolor a partir de cualquier imagen.

Profundidad con la que puedes proyectar una sombra

El arte de capas apiladas es una ilusión diferente y, en persona, es más espectacular. En lugar de que los colores estén uno junto a otro en una placa plana, las capas se colocan unas sobre otras y cada capa incluye todo lo que está por encima. La capa superior es el detalle más pequeño. La capa inferior es la silueta completa. Apílalas y los espacios entre las capas proyectan sombras reales.

Esa sombra explica por qué una pieza apilada parece tallada y no impresa. El ojo percibe una profundidad física real, no un degradado impreso que finge ser profundidad.

StackLab crea estas capas acumulativas a partir de una imagen. Súbela, reordena las capas arrastrándolas, fusiona colores similares, excluye el fondo y previsualiza el apilamiento en 3D. La descarga cuesta un crédito e incluye archivos STL de cada capa alineados con la cama, además de un ensamblaje combinado, junto con los SVGs si prefieres cortar el mismo diseño en madera o acrílico.

Es fácil confundir las dos herramientas, así que esta es la versión corta:

Más sobre la técnica en cómo crear arte de capas apiladas a partir de cualquier imagen.

Luz a través del plástico

Una litofanía es un panel delgado cuyo grosor varía según el brillo de una foto. Es grueso donde la foto es oscura y delgado donde es clara. Sobre la mesa parece un rectángulo gris ligeramente interesante. Sostenla frente a una luz y aparecerá una fotografía completa.

El efecto sorpresa es todo el truco y nunca deja de provocar una reacción. Tampoco es exigente técnicamente: impresa plana contra una curva o colocada verticalmente, de un solo color, sin soportes ni ajustes exóticos. El trabajo de diseño está completamente en la conversión de profundidad, que es la parte que no tienes que hacer a mano.

ReliefMaker se encarga de esa conversión. Dale una foto y calcula un mapa de profundidad, luego lo convierte en un modelo imprimible con un modo de litofanía integrado. Tienes controles para la escala de altura, el grosor de la base, el suavizado y la inversión de la profundidad, además de una vista previa 3D que puedes girar antes de comprometerte con una impresión de cuatro horas. Exporta como STL u OBJ. El motor local rápido es gratuito y el modo de mayor calidad cuesta 1 crédito, así que puedes probar una foto gratis y gastar un crédito solo en la que realmente quieras imprimir.

Conviene saber que no todas las fotos producen una buena litofanía. Funcionan el contraste tonal fuerte y un sujeto claro. Los fondos recargados se convierten en una masa confusa, porque las diferencias sutiles de brillo también se convierten en diferencias de grosor demasiado pequeñas para percibirse como luz. Previsualiza primero y te ahorrarás la impresión.

Imprímelas en PLA blanco sencillo y colócalas en un marco retroiluminado o en una pequeña lámpara de noche. La guía de litofanías cubre el lado de la impresión, incluido el truco del panel curvo que mantiene toda la imagen iluminada de manera uniforme.

La misma conversión de profundidad ofrece un segundo truco sin retroiluminación. Haz el relieve más profundo e imprímelo opaco y obtendrás un panel con aspecto tallado, de esos que parecen piedra o madera tallada a máquina. Nuestra guía para convertir fotos en relieves 3D cubre ese aspecto.

Textura de superficie y el acabado de veinte minutos

Dos trucos baratos que elevan la calidad percibida de cualquier cosa que imprimas.

Activa una textura de superficie. La mayoría de los laminadores pueden aplicar una pared exterior difusa o texturizada. Dispersa la luz, oculta las líneas de capa y da a la pieza un acabado suave de piedra fundida. En las impresiones decorativas, es casi una mejora gratuita. En cualquier cosa que deba encajar con precisión, déjala desactivada.

Dedica veinte minutos al acabado. Elimina el pie de elefante del borde inferior, lija las dos caras que la gente realmente tocará, aplica imprimación de relleno y rocía una capa final de color. Veinte minutos de eso convierten un objeto obviamente impreso en algo cuyo proceso de fabricación la gente no puede identificar. Es el hábito con mayor rendimiento de todo el pasatiempo y casi nadie lo hace, precisamente por eso funciona.

La escala es un código de trampa

Dos opciones, ambas eficaces.

Hazlo grande. Una impresión que llena la placa impresiona a la gente simplemente por su tamaño, aunque la geometría sea sencilla. Una pieza grande de un solo color en modo jarrón es técnicamente más fácil que una pieza pequeña y minuciosa, y provoca diez veces más reacción. El único costo es el tiempo y el filamento.

Hazlo pequeño y detallado. El truco opuesto: una pieza pequeña con detalles finos hace que la gente se incline para mirar. Las impresiones pequeñas también son rápidas, así que puedes iterar hasta que quede bien.

El punto medio poco impresionante es el adorno genérico del tamaño de la palma de la mano. No es imponente ni delicado, por eso, más o menos, el cajón está lleno de ellos.

Lo que sí es difícil

Ser sincero al respecto te ahorra un fin de semana perdido. Estas son las cosas que de verdad requieren habilidad:

• Formas orgánicas grandes con muchos voladizos y sin soportes. La orientación y el ajuste de soportes son un arte de verdad.
• Mecanismos funcionales con tolerancias estrechas. Cualquier cosa que tenga que acoplarse a herrajes metálicos y soportar una carga.
• Piezas transparentes y ópticamente claras. Obtener una claridad real de una impresora FDM es una larga lucha con el ancho de extrusión, la temperatura y el posprocesado.
• Combinaciones flexibles multimaterial. Mezclar TPU con filamento rígido en un solo trabajo es engorroso en casi cualquier configuración.
• Cualquier cosa hecha con un material propenso a deformarse, sin un cerramiento. Ningún diseño ingenioso vence a la física sobre un banco frío y expuesto a corrientes de aire.

Si todavía eres nuevo con la máquina, nuestra guía para principiantes cubre los fundamentos que hacen que todo lo anterior funcione sin problemas.

Esfuerzo frente a reacción

Mi opinión sincera después de observar qué impresiones recogen las personas y cuáles pasan de largo. Esto es una opinión, no una medición:

El patrón no es sutil. Las impresiones que provocan la mayor reacción están cerca de la parte inferior de la columna de dificultad.

Elige una y ponla a imprimir esta noche

Elige según lo que esté cargado ahora mismo. Si tienes filamento sedoso o mate en la bobina, imprime un recipiente en modo jarrón. Si tienes filamento blanco sencillo, pasa una foto por ReliefMaker y crea una litofanía. Si tienes un montón de colores y una noche libre, pasa una imagen por MosaicFlow para crear una pieza plana multicolor o por StackLab para crear un relieve apilado con profundidad de sombra real.

Ambas requieren una cuenta de Craftgineer con la sesión iniciada y ambas cuestan un crédito para desbloquear la descarga, con la vista previa 3D gratuita mientras ajustas el diseño.

Luego deja la pieza terminada en un lugar donde la gente la recoja. Ese es el verdadero objetivo.

¡A crear!
