Impresionantes impresiones 3D que parecen mucho más difíciles de lo que son

Alguien coge una impresión de tu banco de trabajo, le da la vuelta y dice «espera, ¿has hecho tú esto?». Ese momento es la razón de ser de que muchos sigamos comprando filamento.

La parte frustrante es que las impresiones que provocan esa reacción nunca parecen ser las que más te han hecho sudar. El soporte que te pasaste una tarde modelando recibe un asentimiento cortés. La cosa que imprimiste mientras preparabas la cena, con los ajustes predeterminados, pasa de mano en mano por la habitación.

Hay un patrón en las impresiones que triunfan. Casi ninguna requiere modelado avanzado, perfiles ajustados o una máquina cara. Requieren saber qué truco hace el trabajo.

Impresionar suele ser cuestión de un truco

Toda impresión que deja a la gente en silencio aprovecha una de estas cinco cosas, más o menos:

• Una geometría que parece imposible, pero se imprime de una pieza y sin soportes
• Color colocado donde una impresora normalmente no puede colocarlo
• Luz atravesando el plástico con un grosor controlado
• Profundidad y sombra de capas físicas en lugar de una imagen renderizada
• Textura superficial que oculta por completo que es plástico

Nada de eso es habilidad en el sentido de pasar horas frente al teclado. Es elegir un proyecto cuya dificultad esté en el archivo de diseño, no en tus manos. Tu trabajo consiste en cargar el filamento adecuado y evitar que falle la primera capa.

Recursos prémium

IMPRIME. CORTA. TALLA.

• Varios formatos (SVG, DXF, PNG)
• Diseños probados en máquinas
• Licencias comerciales

Explora 5000 diseños o más

Patrocinado por PrintCutCarve.com

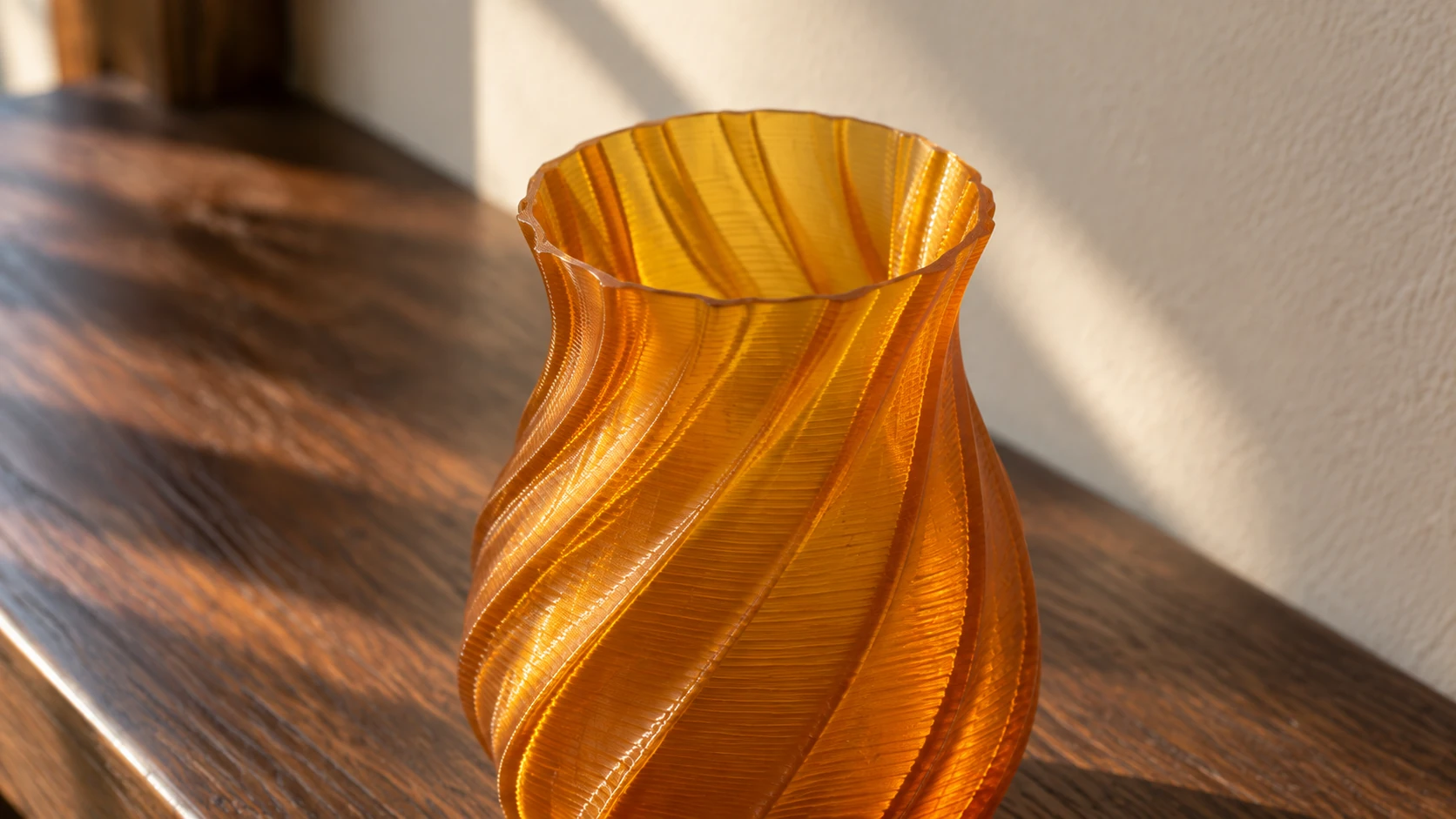

La espiral de una sola pared

El modo jarrón ofrece la mayor proporción de «parece caro» frente a «ha requerido esfuerzo» de toda la afición. El laminador imprime el objeto como una única pared espiral continua, sin relleno, sin junta y sin marcas de inicio de capa.

Al no haber junta, la superficie parece mecanizada en lugar de impresa. Al no haber relleno ni superficie superior, se imprime rápido y utiliza muy poco material. Como una sola pared capta la luz, las formas retorcidas y facetadas capturan reflejos que las impresiones de lados planos nunca consiguen.

Qué imprimir con él: maceteros, pantallas, vasos para bolígrafos, recipientes retorcidos, cuencos ondulados y portavelas texturizados. Cualquier cosa que sea esencialmente una forma cerrada que se eleve desde la base.

Hay dos cosas que debes saber. Las piezas en modo jarrón tienen una sola pared fina, así que son decorativas, no estructurales. Además, una impresión predeterminada de una sola pared a menudo no es estanca de forma fiable; prueba una antes de fiarte de ella o, simplemente, mete una maceta de vivero o un recipiente de cristal dentro del macetero.

Impresión en el sitio: requiere montaje, salvo que no lo requiera

Un pez articulado que se flexiona a lo largo de todo el cuerpo. Unos alicates que se abren. Una caja con bisagra y cierre funcionales. Una cadena que sale de la base ya enlazada.

A cualquiera ajeno a esta afición le parece brujería, y son de las impresiones más fáciles que harás nunca, porque el diseñador ya ha hecho todo el trabajo duro de pensar. Las holguras entre las piezas móviles están integradas en el modelo. Lo laminas, lo imprimes y lo flexionas para liberarlo.

El inconveniente es que la impresión en el sitio no perdona una cosa: la precisión dimensional de tu impresora. Si las piezas salen ligeramente sobredimensionadas, las juntas se fusionan y quedan sólidas. Si salen subdimensionadas, las juntas quedan flojas. Es un problema de calibración, no de habilidad, y merece la pena resolverlo una vez porque también mejora todo lo demás que imprimas. Nuestra guía de resolución de problemas cubre los sospechosos habituales.

Empieza con un modelo articulado pequeño antes de comprometerte con uno grande de ocho horas. Si las juntas se liberan al flexionarlas suavemente, tus tolerancias son buenas y puedes aumentar la escala con confianza.

Trucos de color para una sola boquilla

No necesitas un cambiador de filamento para hacer una impresión multicolor. Dos métodos hacen casi todo el trabajo.

Cambios de color según la altura. Indica al laminador que haga una pausa en una capa concreta, cambia la bobina y continúa. Un letrero con la base en negro y las letras en dorado, o un jarrón que transicione por tres colores, no necesita más que estar presente para hacer dos cambios. Esto funciona en la mayoría de las impresoras de una sola boquilla, siempre que el firmware admita un comando de pausa o de cambio de filamento.

Filamento degradado y multicolor. Una sola bobina que cambia de color a lo largo de su longitud hace el trabajo por ti. En una impresión alta en modo jarrón, el color cambia a medida que asciende y el resultado parece haber requerido una máquina que no tienes. Esfuerzo nulo y no cuesta nada más allá de la bobina.

Ambas opciones son «gratis» en el sentido de que no te cuestan hardware nuevo. Ese es el objetivo de toda esta lista.

Arte plano multicolor que se ve desde el otro lado de la habitación

Ahora viene lo bueno. Una pieza plana multicolor es un diseño dividido en regiones de color, donde cada color se imprime como una pieza de geometría independiente colocada sobre una base compartida. Un escudo, un mapa, un logotipo, un póster o un personaje de videojuego.

Hecho a mano, este es el flujo de trabajo tedioso que echa atrás a la gente: trazar cada región de color, exportar cada una, convertir cada una en un modelo, alinearlas todas en la base y asignar los materiales uno a uno. Para seis colores, eso es una tarde entera.

MosaicFlow lo simplifica. Sube una imagen, la IA separa las regiones de color, fusionas o excluyes colores con una paleta de burbujas hasta que el recuento coincide con las ranuras de filamento que realmente tienes y obtienes un 3MF en el que cada región de color ya es su propio objeto, con su propia asignación de material. Girar la vista previa 3D es gratis. Desbloquear la descarga cuesta un crédito.

La razón por la que estas piezas funcionan tan bien es que se entienden desde el otro lado de la habitación. Las líneas de capa desaparecen a tres pies. Lo que la gente ve es un gráfico limpio, plano y saturado en plástico real, que su cerebro archiva como «fabricado» en lugar de «impreso».

Guía completa: cómo crear impresiones 3D multicolor a partir de cualquier imagen.

Profundidad con la que puedes proyectar una sombra

El arte de capas apiladas es una ilusión diferente y, en persona, resulta más dramática. En lugar de tener los colores uno junto a otro sobre una base plana, las capas se colocan unas encima de otras y cada capa incluye todo lo que queda por encima. La capa superior contiene el detalle más pequeño. La inferior es la silueta completa. Al apilarlas, los huecos entre las capas proyectan sombras reales.

Esa sombra es la razón por la que una pieza apilada parece tallada en lugar de impresa. El ojo percibe profundidad física real, no un degradado impreso que finge ser profundidad.

StackLab crea estas capas acumulativas a partir de una imagen. Súbela, reordena las capas arrastrándolas, fusiona colores similares, excluye el fondo y previsualiza el conjunto en 3D. La descarga cuesta un crédito e incluye archivos STL de cada capa alineados con la base, además de un montaje combinado, junto con los SVG si prefieres recortar el mismo diseño en madera o acrílico.

Las dos herramientas se confunden fácilmente, así que esta es la versión breve:

Más información sobre la técnica en cómo crear arte de capas apiladas a partir de cualquier imagen.

Luz a través del plástico

Una litofanía es un panel fino cuyo grosor varía según el brillo de una fotografía: grueso donde la foto es oscura y fino donde es clara. Sobre el banco parece un rectángulo gris ligeramente interesante. Acércalo a una luz y aparece una fotografía completa.

La revelación es todo el truco y nunca deja de provocar una reacción. Además, técnicamente no exige mucho: impresa plana contra una curva o colocada verticalmente, de un solo color, sin soportes ni ajustes exóticos. El trabajo de diseño está enteramente en la conversión de profundidad, que es la parte que no tienes que hacer a mano.

ReliefMaker se encarga de esa conversión. Dale una foto y calcula un mapa de profundidad; después lo convierte en un modelo imprimible con un modo de litofanía integrado. Tienes controles para la escala de altura, el grosor de la base, el suavizado y la inversión de la profundidad, además de una vista previa 3D que puedes girar antes de comprometerte con una impresión de cuatro horas. Exporta como STL u OBJ. El motor local rápido es gratuito y el modo de mayor calidad cuesta 1 crédito, así que puedes probar una foto gratis y gastar un crédito solo en la que realmente quieras imprimir.

Conviene saber que no todas las fotos dan una buena litofanía. Funcionan el contraste tonal marcado y un sujeto claro. Los fondos recargados se convierten en barro, porque las diferencias sutiles de brillo también se convierten en diferencias de grosor demasiado pequeñas para leerse como luz. Previsualiza primero y te ahorrarás la impresión.

Imprímelas en PLA blanco normal y mételas en un marco retroiluminado o en una pequeña luz nocturna. La guía de litofanías explica el proceso de impresión, incluido el truco del panel curvado que mantiene toda la imagen iluminada de forma uniforme.

La misma conversión de profundidad te proporciona un segundo truco sin retroiluminación. Haz el relieve más profundo e imprímelo opaco y obtendrás un panel con aspecto tallado, de esos que parecen piedra o madera mecanizadas. Nuestra guía para convertir una foto en un relieve 3D cubre esa parte.

Textura superficial y el acabado de veinte minutos

Dos gestos baratos que elevan la calidad percibida de cualquier cosa que imprimas.

Activa una textura superficial. La mayoría de los laminadores pueden aplicar una pared exterior rugosa o texturizada. Dispersa la luz, oculta las líneas de capa y da a la pieza el tacto suave de la piedra moldeada. En impresiones decorativas es casi una mejora gratuita. En cualquier cosa que deba encajar con precisión, déjala desactivada.

Dedica veinte minutos al acabado. Elimina el pie de elefante del borde inferior, lija las dos caras que la gente realmente tocará, aplica imprimación de relleno y pulveriza una capa final de color. Veinte minutos de ese proceso convierten un objeto obviamente impreso en algo cuyo proceso de fabricación la gente no puede identificar. Es el hábito con mayor rendimiento de toda la afición y casi nadie lo hace, precisamente por eso funciona.

La escala es un atajo

Dos direcciones, ambas eficaces.

Hazlo grande. Una impresión que llena la base impresiona a la gente simplemente por su tamaño, aunque la geometría sea sencilla. Una pieza grande de un solo color en modo jarrón es técnicamente más fácil que una pieza pequeña y complicada, y provoca diez veces más reacción. El único coste es tiempo y filamento.

Hazlo pequeño y detallado. El truco contrario: una pieza diminuta con detalles finos hace que la gente se incline para verla. Las impresiones pequeñas también son rápidas, así que puedes iterar hasta que quede bien.

El término medio poco impresionante es el adorno genérico del tamaño de la palma de la mano. No es imponente ni delicado, que es más o menos la razón por la que el cajón está lleno de ellos.

Qué es realmente difícil

Ser sincero sobre esto te ahorra un fin de semana desperdiciado. Estas son las cosas que de verdad requieren habilidad:

• Formas orgánicas grandes con muchos voladizos y sin soportes. La orientación y el ajuste de los soportes son un oficio de verdad.
• Mecanismos funcionales con tolerancias ajustadas. Cualquier cosa que tenga que acoplarse a herrajes metálicos y soportar una carga.
• Piezas transparentes y ópticamente claras. Obtener una transparencia real de una impresora FDM es una larga batalla con el ancho de extrusión, la temperatura y el posprocesado.
• Combinaciones flexibles multimaterial. Mezclar TPU con filamento rígido en un solo trabajo da problemas en casi cualquier configuración.
• Cualquier cosa hecha con un material propenso a deformarse y sin carcasa. Ningún diseño ingenioso vence a la física sobre un banco frío y expuesto a corrientes.

Si eres nuevo en el manejo de la máquina, nuestra guía para principiantes cubre los fundamentos que hacen que todo lo anterior vaya como la seda.

Esfuerzo frente a reacción

Mi lectura sincera después de observar qué impresiones coge la gente y cuáles pasan de largo. Esto es una opinión, no una medición:

El patrón no es sutil. Las impresiones que provocan la mayor reacción están cerca del final de la columna de dificultad.

Elige una y ejecútala esta noche

Elige según lo que tengas cargado ahora mismo. Si tienes filamento sedoso o mate en la bobina, imprime un recipiente en modo jarrón. Si es blanco normal, pasa una foto por ReliefMaker y crea una litofanía. Si tienes un montón de colores y una tarde libre, pasa una imagen por MosaicFlow para crear una pieza plana multicolor o por StackLab para crear un relieve apilado con profundidad de sombra real.

Ambas requieren una cuenta de Craftgineer con la sesión iniciada y ambas cuestan un crédito para desbloquear la descarga, mientras que la vista previa 3D es gratuita mientras ajustas el diseño.

Después, deja la pieza terminada en algún sitio donde la gente vaya a cogerla. Ese es el objetivo real.

Feliz creación.
